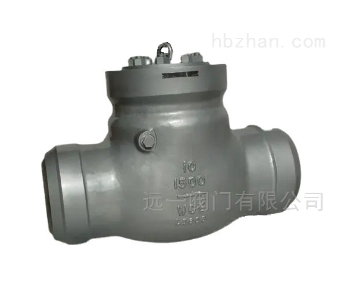

H64Y美标旋启式电站止回阀产品介绍：
H64Y-900LB/H64Y-1500LB/H64Y-2500LB美标旋启式电站止回阀、美标焊接止回阀、美标对焊止回阀、电站高温高压止回阀、美标磅级止回阀、电站旋启式止回阀适用于 Class900~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。在管线中不要使电站阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。 美标电站旋启式止回阀安装时注意介质流动的方向应与阀体所票箭头方向一致。
H64Y-1500Lb 主要外形和连接尺寸：
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 | ||
| d | L | H | ||
| 21/2 | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
H64Y-2500Lb 主要外形和连接尺寸：
| 公称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 | ||
| d | L | H | ||
| 3 | 54 | 368 | 297 | 44 |
| 4 | 70 | 457 | 385 | 110 |
| 5 | 86 | 533 | 410 | 130 |
| 6 | 104 | 610 | 455 | 192 |
| 8 | 130 | 762 | 557 | 466 |
| 10 | 162 | 914 | 615 | 730 |
| 12 | 210 | 1041 | 715 | 1120 |
| 14 | 234 | 1118 | 790 | 1495 |
| 16 | 264 | 1245 | 815 | 1950 |
| 18 | 304 | 1397 | 815 | 2400 |
