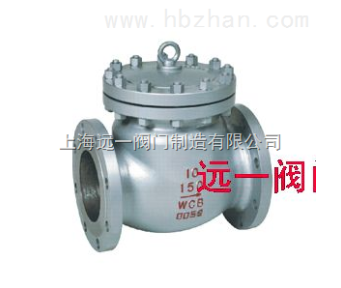

AH44H/Y/W美标止回阀特点:
AH44H-150LB/AH44H-300LB/AH44H-600LB美标止回阀①产品的设计制造符合美国国家标准ANSIB16.34,美国石油协会标准APl6D要求。②阀瓣为旋启式,流道为直通式,水平管道、垂直管道均可安装。 ③摇杆销轴采用内装式结构,减少了外泄漏缺点。 ④阀体,阀盖为螺栓连接,高压情况下(PN≥10MPa)。中法兰采用内压自密封结构,使得产品体积小,重量轻,密封可靠。
名称 |
止回阀 |
设计标准 |
APl6D.JlS B2074-2084 |
结构长度 |
ANSIB16.10,JISB2002 |
配管法兰 |
ANSI B16.5、JISB2212-2214 |
对焊端尺寸 |
ANSlB16.25 |
检验与试 |
APl6D或APl598,JlSB2003 |
AH44H/Y/W试压规范:
压力等级或公称压力 |
壳体试验 |
密封试验 (MPa) |
|
高压液密封 |
低压气密封 |
||
150Lb.PN2.0MPa |
2.94 |
2.16 |
0.6 |
300Lb.PN5.OMPa |
7.67 |
5.62 |
|
600Lb.PNl O.OMPa |
15.3 |
11.23 |
|
JISlOK |
2.1 |
1.6 |
|
JIS20K |
5.1 |
3.8 |
AH44H/Y/W主要零件材料及性能规范:
零件名称 |
材 料 |
||||||||
阀体 |
ASTM A216 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
ASTM A351 |
||||
销轴 |
1Crl3 |
OCrl8Ni9 |
OCrl7Nil2M02 |
OOCrl9Nil0 |
OOCrl7Nil4M02 |
||||
F6a |
304 |
316 |
304L |
316L |
|||||
阀瓣 |
密封面 |
13Cr |
13Cr |
STL |
本体 本体 STL |
||||
阀座 |
13Cr |
STL |
STL |
||||||
阀瓣螺母 |
1Crl3 |
0Crl8Ni9 |
OCrl7Nil2M02 |
00Crl9NilO |
OOCrl7Ni4M02 |
||||
410 |
304 |
316 |
304L |
316L |
|||||
防松销 |
OCCr8Ni9 |
0Crl7Nil2M02 |
00Crl9NilO |
00Crl7Nil4M02 |
|||||
304 |
316 |
304L |
316L |
||||||
垫片 |
柔性石墨复合垫 (芯板:碳钢或不锈钢)不锈钢带,柔性石墨缠绕垫 |
||||||||
中法兰螺栓 |
350CrM0 |
OCr18Ni9 ASTMA193 B8 |
|||||||
中法兰螺母 |
45 |
OCr18Ni9 ASTM A194 8 |
|||||||
适用 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀介质 |
醋酸等腐蚀介质 |
强氧化性介质 |
尿素等腐蚀性介质 |
|||
适用温度 (℃) |
-29~425 |
-40~200(超出该温度范围、请在订货时注明) |
注: 1如法兰密封面采用凸面以外的型式。请在订货时注明。
[AH44H/Y/W]美标止回阀主要连接与外形尺寸及重量:
磅级 |
公称通径(DN) |
主要连接尺寸 (mm) |
H44外形尺寸 |
重量 |
|||||||
in |
mm |
L |
D |
D1 |
D2 |
b |
f |
z-φd |
H |
||
150Lb |
2 |
50 |
203 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
165 |
17 |
21/2 |
65 |
216 |
178 |
139.5 |
105 |
17.5 |
1.6 |
4-19 |
175 |
25 |
|
3 |
80 |
241 |
190 |
152.5 |
127 |
19.5 |
1.6 |
4-19 |
190 |
29 |
|
4 |
100 |
292 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
215 |
50 |
|
5 |
125 |
330 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
245 |
75 |
|
6 |
150 |
356 |
279 |
241.5 |
216 |
25.5 |
1.6 |
8-22 |
265 |
85 |
|
8 |
200 |
495 |
343 |
298.5 |
270 |
29 |
1.6 |
8-22 |
320 |
150 |
|
10 |
250 |
622 |
406 |
362 |
324 |
30.5 |
1.6 |
12-25 |
365 |
240 |
|
12 |
300 |
698 |
483 |
432 |
381 |
32 |
1.6 |
12-25 |
415 |
350 |
|
14 |
350 |
787 |
533 |
476 |
413 |
35 |
1.6 |
12-29 |
460 |
460 |
|
16 |
400 |
864 |
597 |
540 |
470 |
37 |
1.6 |
16-29 |
495 |
580 |
|
20 |
500 |
978 |
698 |
635 |
584 |
43 |
1.6 |
20-32 |
590 |
840 |
|
24 |
600 |
1295 |
813 |
749.5 |
692 |
48 |
1.6 |
20-35 |
650 |
1140 |
|
28 |
700 |
1448 |
927 |
863.5 |
800 |
71.5 |
1.6 |
28-35 |
|
|
|
300Lb |
2 |
50 |
267 |
165 |
127 |
92 |
22.5 |
1.6 |
8-19 |
190 |
28 |
21/2 |
65 |
292 |
190 |
149 |
105 |
25.5 |
1.6 |
8-22 |
205 |
33 |
|
3 |
80 |
318 |
210 |
168 |
127 |
28 5 |
1.6 |
8-22 |
220 |
45 |
|
4 |
100 |
356 |
254 |
200 |
157 |
32 |
1.6 |
8-22 |
245 |
70 |
|
5 |
125 |
400 |
279 |
235 |
186 |
35 |
1.6 |
8-22 |
275 |
110 |
|
6 |
150 |
444 |
318 |
270 |
216 |
36.5 |
1.6 |
12-22 |
295 |
150 |
|
8 |
200 |
533 |
381 |
330 |
270 |
41.5 |
1.6 |
12.25 |
330 |
230 |
|
10 |
250 |
622 |
444 |
387.5 |
324 |
48 |
1.6 |
16-29 |
420 |
390 |
|
12 |
300 |
711 |
521 |
451 |
381 |
51 |
1.6 |
16-32 |
480 |
520 |
|
14 |
350 |
838 |
584 |
514.5 |
413 |
54 |
1.6 |
20-32 |
535 |
710 |
|
16 |
400 |
864 |
648 |
571.5 |
470 |
57.5 |
1.6 |
20-35 |
585 |
890 |
|
20 |
500 |
1016 |
775 |
686 |
584.5 |
63.5 |
1.6 |
24-35 |
685 |
1360 |
|
24 |
600 |
1364 |
914.5 |
813 |
692.5 |
70 |
1.6 |
24-41 |
785 |
2040 |
|
600Lb |
2 |
50 |
292 |
165 |
127 |
92 |
26 |
6.4 |
8-19 |
210 |
32 |
21/2 |
65 |
330 |
190 |
149 |
100 |
29 |
6.4 |
8-22 |
230 |
42 |
|
3 |
80 |
356 |
210 |
168 |
127 |
32 |
6.4 |
8-22 |
255 |
60 |
|
4 |
100 |
432 |
273 |
216 |
157 |
38 |
6.4 |
8-25 |
295 |
95 |
|
5 |
125 |
508 |
330 |
266.5 |
186 |
45 |
6.4 |
8-29 |
310 |
120 |
|
6 |
150 |
559 |
355.5 |
292 |
216 |
47.5 |
6.4 |
12-29 |
365 |
220 |
|
8 |
200 |
660 |
419.5 |
349 |
270 |
56 |
6.4 |
12-32 |
420 |
390 |
|
10 |
250 |
787 |
508 |
432 |
324 |
63.5 |
6.4 |
16-35 |
505 |
630 |
|
12 |
300 |
838 |
559 |
489 |
381 |
66.5 |
6.4 |
20-35 |
545 |
870 |
|
14 |
350 |
889 |
603.5 |
527 |
413 |
710 |
6.4 |
20-38 |
600 |
940 |
|
16 |
400 |
991 |
686 |
603 |
470 |
76.5 |
6.4 |
20-41 |
650 |
1100 |
