一、用途：

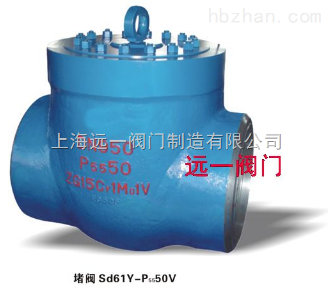

SD61H/Y-P54100V 170V安装在锅炉过热器出口管道和再热器出、入口蒸汽管道上，作为进行水压试验时的隔离装置，当锅炉系统水压试验后拆除内部堵板放入导流套，作为管道使用。下次水压试验时，取出导流套，装入堵板可再次进行锅炉系统水压试验。
二、结构简述：
1.采用压力自紧式密封结构，两端支管为焊接连接。
2.采用平面0型密封圈，阀座密封面采用不锈钢堆焊而成。
3.水压试验时装入堵板，水压试验后去除堵板，可多次进行水压试验。
4.堵板密封是靠调节支撑板上端螺钉顶进堵板达到目的。
三、主要零件材料：
|
名称
|
阀体
|
堵板
|
导流套
|
阀盖
|
填料室座
|
过渡管
|
|
材料
|
铬钼钢
|
锰钢
|
铬钼钢
|
铬钼钒钢
|
铬钼钒钢
|
铬钼钒钢
|
