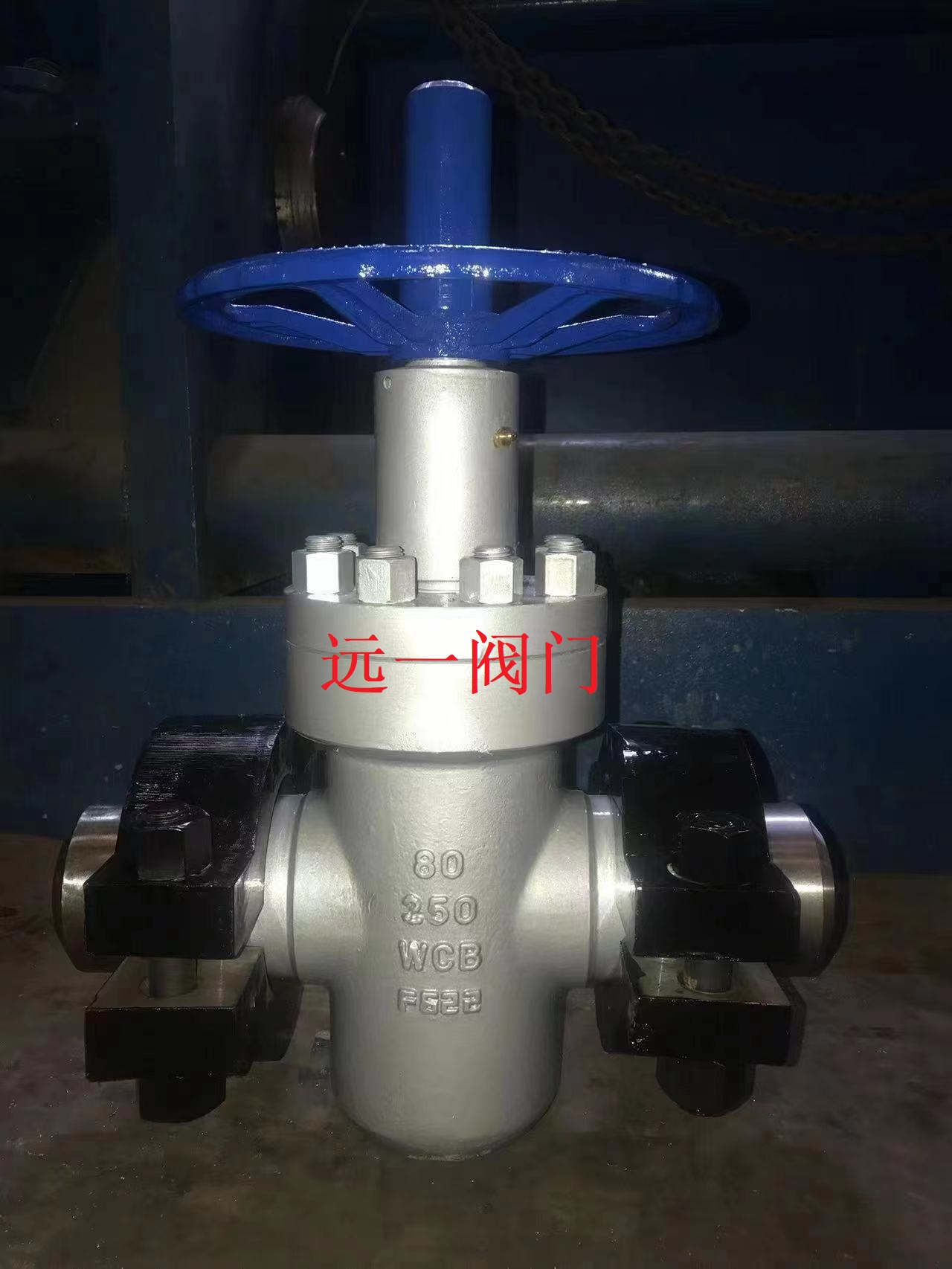

Z83Y卡箍平板闸阀产品简介
Z83H/Z83Y-160C、Z83Y-200C、Z83Y-250C、Z83Y-320C、Z83Y-350C、Z83Y-400C卡箍平板闸阀、卡箍高压平板闸阀、高压卡箍闸阀、卡箍高压闸阀、卡箍式油田闸阀、高压平板卡箍闸阀、高压卡箍式平板闸阀、卡箍式高压闸阀采用平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天燃等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐 耐冲蚀性能，是工一种理想的装备。本系列产品采用平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的油、天燃等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐 耐冲蚀性能，是工一种理想的装备。
Z83Y卡箍平板闸阀结构特征与工作原理
1、采用浮动阀座，密封可靠，启闭灵活。
2、闸板下部开有导流孔，并给予导向，同时密封部均喷焊硬金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成*道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，*限位置时，导流孔与通道孔相重合，此时全开。
Z83Y卡箍平板闸阀使用、维护、保养及注意事项
1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
4、关闭阀门时严禁使用加力杆，闸板关闭至顶端时手轮应回转1/2圈使闸板处于浮动状态。
5、阀门在使用过程中，应定期向阀帽注脂接头注入定量润滑脂。
6、阀门在使用过程中，如因易损件而泄漏，应及时更换。
7、阀门在检修过程中，应将内腔清洗干净，组装时应将各传动部位加润滑脂。
8、阀门储存停用期间，应将闸板处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
