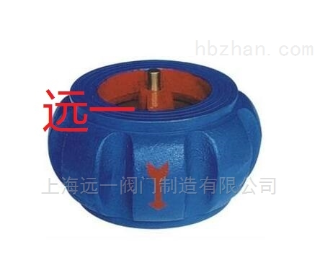

H71XT南瓜型消声止回阀主要使用说明：
H71XT-10/H71XT-16铸铁南瓜型消声止回阀，H71XT-10C/H71XT-16C铸钢、碳钢南瓜型消声止回阀，H71XT-10P/H71XT-16P不锈钢南瓜型消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀，该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可，南瓜型消声止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。广泛用于给排水、消防、建筑、暖通、工业系统。
H71XT南瓜型消声止回阀主要技术参数：
公称压力：1.0～1.6MPa
公称通经：40～250mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
H71XT南瓜型消声止回阀主要性能：
公称压力
实验压力
工作压力
适用温度
适用介质
强度
密封
1.6
2.4
1.76
1.6
80
水
H71XT南瓜型消声止回阀主要零件材料：
零件名称
阀体、阀盖、阀瓣
密封垫
阀轴、压盖
弹簧
材料
铸铁
丁腈橡胶
黄铜
不锈钢
H71XT南瓜型消声止回阀主要尺寸：
公称通经
ＤＮ（mm）
尺寸（mm）
重量
（kg）
Ｌ
Ｄ
Ｄ
螺栓
40
62
105
85
4-M16×150
2.3
50
67
127
105
4-M16×150
2.5
65
73
139
120
4-M16×150
4
80
80
152
135
8-M16×160
5.2
100
102
172
155
8-M16×190
7.5
125
120
225
185
8-M16×230
13.5
150
140
232
210
8-M20×240
17.5
200
165
286
265
12-M20×260
27
250
210
350
320
12-M22×310
56
300
260
430
H71XT南瓜型消声止回阀主要安装说明：
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否*。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力*，并且夹紧力不要过大。
