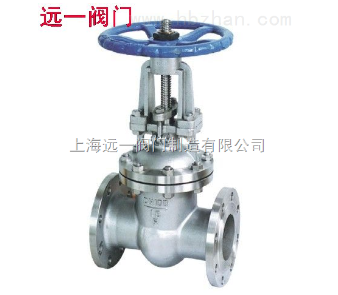

不锈钢闸阀产品说明：
Z41H、Z41Y、Z41W-16P/25P/40P/63P/64P/100P/160P/R/RL 不锈钢闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16~PN200，阀体材料为不锈钢的闸阀。
Z41W、Z41Y、Z41H 结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
产品特点：① 符合*标准的要求，密封可靠、性能优良、造型美观。 ② 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 ③ 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 ④ 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
Z41W、Z41Y、Z41H 结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa，工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。
产品特点：① 符合*标准的要求，密封可靠、性能优良、造型美观。 ② 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 ③ 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 ④ 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
主要零件材质：
|
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
零件名称
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12Mo2Ti系列
|
ZG00Cr17Ni14Mo2系列
|
WCB系列
|
|
闸板
|
ZG1Cr18NI9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
阀杆
|
1Cr18Ni9Ti
|
ooCr18Ni10
|
1Cr18Ni12Mo2Ti
|
ooCr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨Graphite
|
|
垫片
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304 Graphite+304
|
|
压盖
|
ZG1Cr181Ni10
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Mi12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
|
公称压力
PN（MPa） |
公称通径
DN（mm） |
标准值
|
参考值
|
||||||||||
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
Do
|
H
|
质量（kg）
|
||
|
1.6
|
15
|
130
|
95
|
65
|
46
|
|
14
|
2
|
|
4 -φ 14
|
120
|
220
|
4
|
|
20
|
150
|
105
|
75
|
55
|
|
14
|
2
|
|
4 -φ 14
|
140
|
256
|
6
|
|
|
25
|
160
|
116
|
85
|
65
|
|
14
|
2
|
|
4 -φ 14
|
160
|
276
|
6
|
|
|
32
|
180
|
135
|
100
|
78
|
|
16
|
2
|
|
4 -φ 18
|
180
|
280
|
7
|
|
|
40
|
200
|
145
|
110
|
86
|
|
16
|
3
|
|
4 -φ 18
|
200
|
300
|
18
|
|
|
50
|
250
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
240
|
358
|
29
|
|
|
65
|
265
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
255
|
415
|
32
|
|
|
80
|
280
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
280
|
435
|
46
|
|
|
100
|
300
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
320
|
500
|
63
|
|
|
150
|
350
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
360
|
675
|
134
|
|
|
200
|
400
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
400
|
818
|
192
|
|
|
250
|
450
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
456
|
970
|
273
|
|
|
300
|
500
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
500
|
1140
|
379
|
|
|
350
|
550
|
520
|
470
|
435
|
|
34
|
4
|
|
16-φ25
|
600
|
1280
|
590
|
|
|
400
|
600
|
580
|
525
|
485
|
|
36
|
4
|
|
16-φ30
|
720
|
1450
|
850
|
|
|
450
|
650
|
640
|
585
|
545
|
|
40
|
4
|
|
20-φ30
|
720
|
1580
|
910
|
|
|
500
|
700
|
705
|
650
|
608
|
|
44
|
4
|
|
20-φ34
|
720
|
1675
|
958
|
|
|
600
|
800
|
840
|
770
|
718
|
|
48
|
5
|
|
20-φ41
|
800
|
1990
|
1180
|
|
|
2.5
|
15
|
130
|
95
|
65
|
46
|
|
14
|
2
|
|
4 -φ 14
|
120
|
220
|
4
|
|
20
|
150
|
105
|
75
|
55
|
|
14
|
2
|
|
4 -φ 14
|
140
|
256
|
6
|
|
|
25
|
160
|
116
|
85
|
65
|
|
14
|
2
|
|
4 -φ 14
|
160
|
276
|
7
|
|
|
32
|
180
|
135
|
100
|
78
|
|
18
|
2
|
|
4 -φ 18
|
180
|
280
|
8
|
|
|
40
|
200
|
145
|
110
|
86
|
|
18
|
3
|
|
4 -φ 18
|
200
|
300
|
18
|
|
|
50
|
250
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
240
|
358
|
29
|
|
|
65
|
265
|
180
|
145
|
120
|
|
22
|
3
|
|
4-φ18
|
255
|
415
|
34
|
|
|
80
|
280
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
280
|
435
|
46
|
|
|
100
|
300
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
320
|
500
|
64
|
|
|
150
|
350
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
360
|
675
|
134
|
|
|
200
|
400
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
400
|
818
|
213
|
|
|
250
|
450
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
456
|
970
|
290
|
|
|
300
|
500
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
500
|
1140
|
399
|
|
|
350
|
550
|
550
|
490
|
448
|
|
44
|
4
|
|
16-φ34
|
600
|
1280
|
631
|
|
|
400
|
600
|
610
|
550
|
505
|
|
48
|
4
|
|
16-φ34
|
720
|
1450
|
900
|
|
|
450
|
650
|
660
|
600
|
555
|
|
50
|
4
|
|
20-φ34
|
720
|
1580
|
965
|
|
|
500
|
700
|
730
|
660
|
610
|
|
52
|
4
|
|
20-φ41
|
720
|
1675
|
1035
|
|
|
600
|
800
|
840
|
770
|
718
|
|
56
|
5
|
|
20-φ41
|
800
|
1990
|
1260
|
|
|
4．0
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
280
|
371
|
30
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
300
|
432
|
40
|
|
|
80
|
310
|
195
|
160
|
135
|
12l
|
22
|
3
|
4
|
8-φ18
|
320
|
455
|
52
|
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
360
|
551
|
82
|
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
400
|
708
|
153
|
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
450
|
885
|
262
|
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
4．5
|
12-φ34
|
560
|
1015
|
366
|
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
4
|
4．5
|
16-φ34
|
640
|
1160
|
563
|
|
|
350
|
850
|
570
|
510
|
465
|
422
|
|
4
|
5
|
16-φ41
|
640
|
1310
|
920
|
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
5
|
20-φ4l
|
720
|
1490
|
1350
|
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4
|
5
|
20-φ4l
|
800
|
2050
|
2000
|
|
|
6.4
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ18
|
280
|
402
|
35
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ18
|
300
|
450
|
43
|
|
|
80
|
310
|
210
|
170
|
140
|
12l
|
30
|
3
|
4
|
8-φ18
|
320
|
475
|
62
|
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
3
|
4．5
|
8-φ23
|
360
|
565
|
88
|
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
3
|
4．5
|
8-φ25
|
400
|
712
|
180
|
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
3
|
4．5
|
12-φ30
|
450
|
890
|
275
|
|
|
250
|
650
|
470
|
400
|
352
|
313
|
48
|
3
|
4．5
|
12-φ34
|
560
|
1030
|
408
|
|
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
4
|
4．5
|
16-φ34
|
720
|
1182
|
590
|
|
