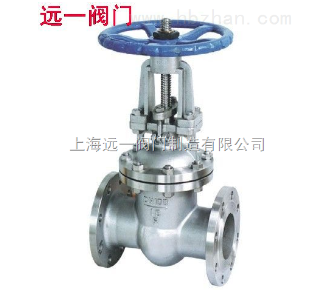

不锈钢法兰闸阀用途:
Z41W不锈钢法兰闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小。
2、密封面采用不锈钢和硬质合金,使用寿命长。
3、采用柔性石墨填料、密封可靠,操作轻便灵活。
4、驱动方式为手动、气动、电动、齿轮传动。
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。
执行标准:
设计规范:GB/T 12234
结构长度:GB/T 12221
连接法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220
性能规范:
公称压力PN(MPa)
|
壳体
|
试验压力(MPa)
|
上密封
|
|
密封(液)
|
密封(气)
|
|||
1.6
|
2.4
|
1.8
|
0.6
|
1.8
|
2.5
|
3.8
|
2.8
|
0.6
|
2.8
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
6.4
|
9.6
|
7.0
|
0.6
|
7.0
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
16.0
|
24.0
|
18.0
|
0.6
|
18.0
|
适用介质和适用温度:
壳体材料
|
适用介质
|
适用温度(℃)
|
碳素钢(C型)
|
水、蒸汽、油品
|
≤425
|
铬镍钛钢(P型)
|
硝酸类
|
≤200
|
铬镍钼钛钢(R型)
|
醋酸类
|
≤200
|
铬钼钢(I型)
|
水、蒸汽、油品
|
≤550
|
主要零件材料:
阀体、阀盖
|
阀板、阀座
|
阀杆
|
阀杆螺母
|
填料
|
手轮
|
碳素钢
|
优质碳钢+硬质合金或不锈钢
|
铬不锈钢
|
铝青铜
|
石墨石棉盘根
|
可锻铸铁
|
铬镍钛钢
|
不锈钢、不锈钢+硬质合金
|
铬镍钛不锈钢
|
铝青铜
|
浸聚四氟乙烯
|
可锻铸铁
|
铬镍钼钛钢
|
不锈钢、不锈钢+硬质合金
|
铬镍钼钛不锈钢
|
铝青铜
|
浸聚四氟乙烯
|
可锻铸铁
|
铬钼钢
|
合金钢+硬质合金
|
铬钼铝钢
|
铝青铜
|
柔性石棉+33.4
|
可锻铸铁
|
