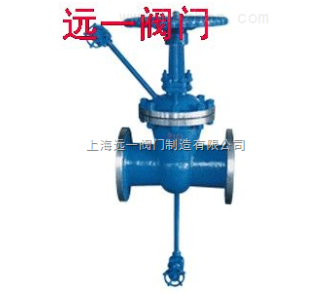

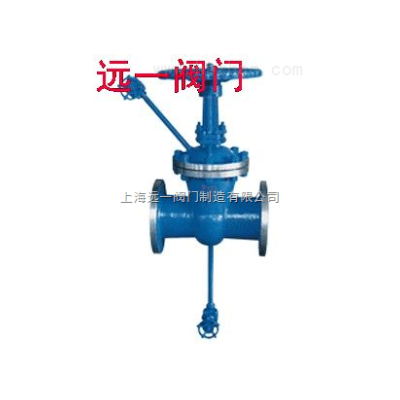

带吹扫孔闸阀结构特点：
1、带吹扫孔闸阀主体为楔式单闸板双向密封、结构简单、紧凑、密封可靠。
2、吹扫装置可对易结焦、颗粒状介质的管路、阀门等进行清洗、冲刷、有效地提高系统的使用寿命。
3、Z1仿、Z2仿系列带吹扫闸阀也适用于水、蒸汽、烟气、油品或雾状、粉末状、颗粒状等介质的管路上，作为起闭装置用，尤其适用于石化行业输油和催化裂变系统，起着启闭、清洗冲刷管道的作用。
标准规范：
设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：JB/T 79、GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
材料：
|
产品类型
|
阀体材料
|
适用介质
|
适用温度℃
|
|
Z1仿、Z2仿41H-C
|
WCB
|
水、蒸汽、烟气、油品或
雾状、粉末状、颗粒状。
|
≤425
|
|
Z1仿、Z2仿41Y-I
|
铬钼钢
|
≤550
|
|
Z1仿、Z2仿41Y-P
|
铬镍钛钢
|
≤650
|
|
Z1仿、Z2仿41Y-P
|
高镍铬钢
|
≤900
|
尺寸：
|
公称通径（mm）
|
主要连接尺寸
|
Z1 重量（kg）
|
Z2重量（kg）
|
|
L
|
H
|
Do
|
29
|
32
|
|
|
|
50
|
250
|
362
|
250
|
29
|
32
|
|
65
|
270
|
395
|
250
|
33
|
36
|
|
80
|
280
|
426
|
300
|
46
|
49
|
|
100
|
300
|
470
|
300
|
63
|
66
|
|
125
|
325
|
520
|
350
|
98
|
102
|
|
150
|
350
|
590
|
350
|
125
|
128
|
|
200
|
400
|
725
|
400
|
185
|
188
|
|
250
|
450
|
865
|
450
|
260
|
263
|
|
300
|
500
|
1000
|
550
|
365
|
368
|
|
350
|
550
|
1140
|
600
|
498
|
502
|
|
400
|
600
|
1285
|
650
|
685
|
688
|
|
|
|
50
|
250
|
362
|
250
|
31
|
34
|
|
65
|
270
|
395
|
250
|
35
|
38
|
|
80
|
280
|
426
|
300
|
47
|
50
|
|
100
|
300
|
470
|
300
|
65
|
68
|
|
125
|
325
|
520
|
350
|
100
|
103
|
|
150
|
350
|
590
|
350
|
130
|
133
|
|
200
|
400
|
725
|
400
|
195
|
198
|
|
250
|
450
|
865
|
450
|
275
|
278
|
|
300
|
500
|
1000
|
550
|
392
|
395
|
|
350
|
550
|
1140
|
650
|
535
|
538
|
|
400
|
600
|
1285
|
700
|
742
|
745
|
|
|
|
50
|
250
|
362
|
300
|
33
|
37
|
|
65
|
280
|
395
|
300
|
38
|
42
|
|
80
|
310
|
426
|
350
|
51
|
55
|
|
100
|
350
|
470
|
350
|
80
|
84
|
|
125
|
400
|
520
|
400
|
120
|
124
|
|
150
|
450
|
590
|
400
|
148
|
152
|
|
200
|
550
|
725
|
450
|
252
|
256
|
|
250
|
650
|
865
|
550
|
355
|
359
|
|
300
|
750
|
1000
|
650
|
540
|
544
|
|
350
|
850
|
1140
|
750
|
690
|
694
|
|
400
|
950
|
1285
|
850
|
960
|
964
|
|
|
|
50
|
250
|
370
|
300
|
36
|
39
|
|
65
|
280
|
405
|
300
|
45
|
49
|
|
80
|
310
|
435
|
350
|
59
|
63
|
|
100
|
350
|
480
|
400
|
90
|
94
|
|
125
|
400
|
530
|
400
|
135
|
139
|
|
150
|
450
|
605
|
450
|
168
|
172
|
|
200
|
550
|
740
|
550
|
280
|
284
|
|
250
|
650
|
880
|
650
|
392
|
396
|
|
300
|
750
|
1015
|
750
|
585
|
589
|
|
350
|
850
|
1160
|
800
|
740
|
744
|
|
400
|
950
|
1310
|
900
|
190
|
1014
|
|
|
|
50
|
250
|
370
|
300
|
38
|
43
|
|
65
|
280
|
405
|
300
|
53
|
58
|
|
80
|
310
|
435
|
350
|
68
|
73
|
|
100
|
350
|
480
|
400
|
102
|
107
|
|
125
|
400
|
530
|
400
|
150
|
155
|
|
150
|
450
|
605
|
450
|
187
|
192
|
|
200
|
550
|
740
|
550
|
305
|
310
|
|
250
|
650
|
880
|
650
|
425
|
430
|
|
300
|
750
|
1015
|
750
|
625
|
630
|
|
350
|
850
|
1160
|
850
|
785
|
790
|
|
400
|
950
|
1310
|
650
|
1055
|
1060
|
