产品详情：

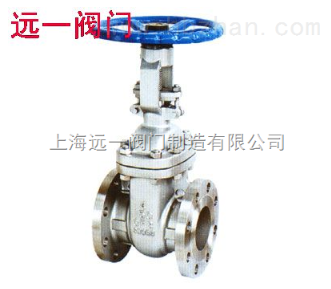

Z41H-10K/20K日标闸阀又称闸板阀或闸门阀，应用zui广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
闸阀具有以下优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
主要零件及材质：
| 零件名称 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
| 阀体/阀盖 | CF8 | CF3 | CF8M | CF3M | WCB |
| 闸板 | CF8 | CF3 | CF8M | CF3M | WCB |
| 阀杆 | F304 | F304L | F316 | F316L | 1Cr13 |
| 填料 | PTFE编织 | PTFE编织 | PTFE编织 | PTFE编织 | 石墨 |
| 垫片 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L | 石墨+304 |
| 压盖 | CF8 | CF3 | CF8M | CF3M | WCB |
| 填料压环 | 304 | 304L | 316 | 316L | 1Cr13 |
| 螺栓 | A193-B8 | A193-B8 | A193-B8M | A193-B8M | 35CrMoA |
| 螺母 | A194-8M | A194-8M | A194-8M | A194-8M | 45 |
10K主要连接尺寸及重量：
| 尺寸 | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | mm | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H | mm | 188 | 202 | 225 | 252 | 277 | 323 | 347 | 383 | 457 | 632 | 762 | 895 | 895 | 1080 | 1295 | 1435 | 1626 | 1829 | 2175 |
| D | mm | 90 | 90 | 100 | 100 | 140 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 500 | 600 | 600 | 650 | 650 | 700 |
| 重量 | kg | - | - | - | - | - | 23 | 32 | 40 | 63 | 66 | 108 | 171 | 263 | 346 | 488 | 621 | 814 | 992 | 1492 |
20K主要连接尺寸及重量：
| 尺寸 | inch | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | mm | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| H | mm | 155 | 160 | 186 | 216 | 250 | 330 | 368 | 394 | 473 | 660 | 711 | 813 | 1003 | 1137 | 1489 | 1581 | 2017 | 2228 | 2650 |
| D | mm | 100 | 100 | 125 | 160 | 160 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 500 | 600 | 600 | 650 | 838 | 889 | 1092 |
| 重量 | kg | 3.7 | 4.3 | 7.1 | - | 13.1 | 30 | 36 | 61 | 77 | 106 | 153 | 286 | 412 | 576 | 886 | 1175 | 1301 | 1672 | 2562 |
