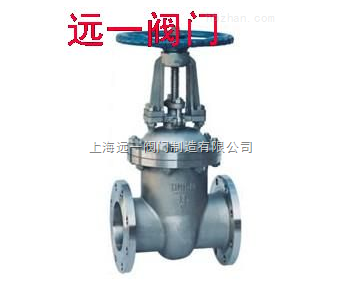

点击图片查看原图
Monel蒙乃尔合金闸阀主要产品性能：
Z41W-16M/Z41W-25M/Z41W-40M蒙乃尔合金闸阀结构紧凑、设计合理，阀门刚性好，通道流畅，流阴系数小。采用柔性石墨和四氟填料、密封可靠，操作轻便灵活。驱动方式分手动、电动、齿轮气传动。结构形式：弹性楔式单闸板、刚性楔式单闸板和双闸板形式。
蒙乃尔合金闸阀的结构形式的不足是在圆形流道上横向运动的圆形闸板只有当它处在阀门关位置的50％时，这种闸阀对流量的控制才较敏感。而且，闸板在却断高速和高密度介质流时，会产生剧烈振动。如果将阀座做成V形通口并和闸板紧密的导向，则它也可用作节流。
Monel蒙乃尔合金闸阀规格参数
压力等级：PN1.0-16.0Mpa
公称通径：DN15-DN1000
相 对应的型号：Z11W-16M、Z11W-25M、Z11W-40M、Z11W- 64M、Z11W-100M、Z11W-16M、Z11W-25M、Z11W-40M、Z11W-64M、Z11W-100M、Z40W-16M、 Z40W-25M、Z40W-40M、Z40W-64M、Z40W-100M、Z40W-16M、Z40W-25M、Z40W-40M、Z40W- 64M、Z40W-100M
适用介质：强腐蚀性介质。
Monel蒙乃尔合金闸阀技术规范
设计标准：GB/T12234、API600、API6D
结构长度：GB/T12221、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN
试验标准：JB/T9092、GB/T13927、API598
Monel蒙乃尔合金闸阀主体材料
M-30C、Monel400、Monelk500
