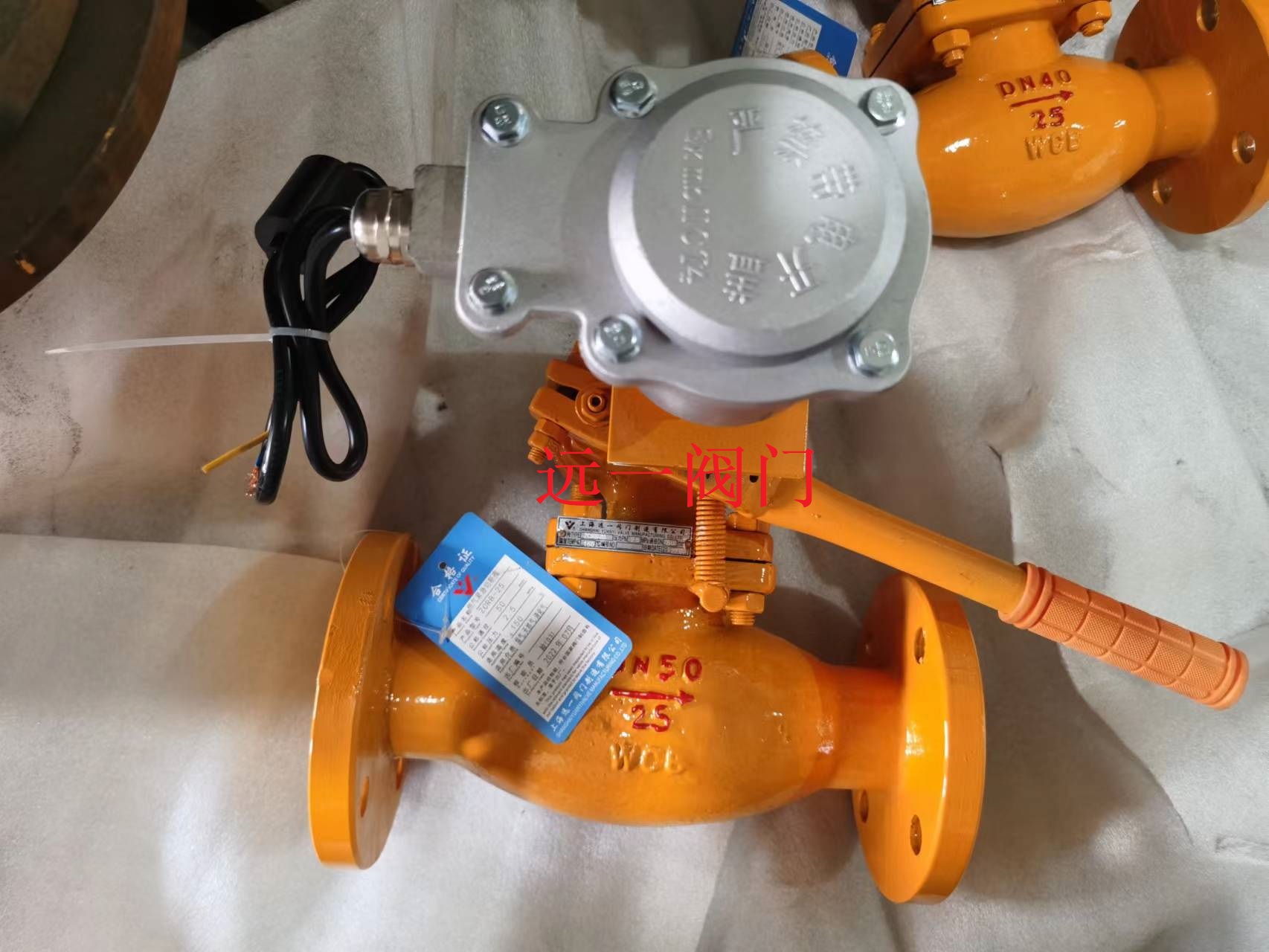

点击图片查看原图
ZCRB-25系列防爆燃气紧急切断阀是新型的燃气管道工程的安全配套装置，主要应用以下场合：
1、与可燃气体泄漏监测仪器联接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气阀门，切断燃气的供给，及时制止恶性事故的发生。
2、与热力设备的极限温度（压力）安全控制器联接。当设备内检测点的温度或压力超过设定的极限数值，自动快速关闭供气阀门，停止燃料的供给。
3、与高层建筑的中央消防报警系统联接。当大夏发生火警时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内设备ZCR燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控紧急关闭事故现场的管线供气。
本系列产品具有的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。
二、阀门功能及工作原理
本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。
3、本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。
4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。
三、技术参数
| 阀门规格 | DN15～DN350 |
|---|---|
| 工作压力 |
0.5bar ～6bar
|
| 关闭时间 |
少于1秒
|
| 工作温度 |
-15℃～+60℃
|
| 工作电压 |
交流：AC24V或220V
直流：DC12V/8.5W |
| 防护等级 | CEI IP65/IP67 |
|---|---|
| 防爆等级 |
Eexm ⅡT4/Eexm Ⅱ T5
|
| 密封材料 |
NBR橡胶
|
| 阀体材料 |
黄铜、不锈钢、碳钢
|
| 质量认证 |
ISO9001
|
| 适用介质 |
煤气、天燃气、液化气
|
四、安装图
|
阀门规格
|
安装规范
|
NO
|
|
|---|---|---|---|
|
DN15-DN100
|
可以（YES）
|
可以（YES）
|
|
|
DN125-350
|
可以（YES）
|
不可以（NO）
|
不可以（NO）
|
|
安装图例
|
|
|
|
五、主要零件材料
|
零件名称
|
材质
|
|
|---|---|---|
|
1/2"-1"丝扣
|
DN25-DN350（法兰）
|
|
|
阀体
|
黄铜
|
碳钢（304不锈钢）
|
|
自锁体
|
黄铜（铝合金）
|
黄铜（铝合金）
|
|
阀杆
|
不锈钢
|
不锈钢
|
|
密封川
|
NBR橡胶
|
|
|
规格（DN）
|
L（长）
|
H（高）
|
联接方式
|
|---|---|---|---|
|
15
|
68
|
120
|
丝扣
|
|
20
|
72
|
128
|
|
|
25
|
100
|
160
|
|
|
25
|
160
|
180
|
法 兰 联 接 |
|
32
|
180
|
200
|
|
|
40
|
200
|
200
|
|
|
50
|
230
|
220
|
|
|
65
|
290
|
255
|
|
|
80
|
310
|
320
|
|
|
100
|
350
|
380
|
|
|
125
|
400
|
405
|
|
|
150
|
480
|
458
|
|
|
200
|
500
|
530
|
|
|
250
|
600
|
600
|
|
|
300
|
700
|
650
|
|
|
350
|
800
|
750
|
七、使用注意事项
1、保管时应将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。
2、安装前应将本阀消防干净，将各螺纹连接处拧紧。
3、本阀采用止回阀原理，只能单向截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。
4、订货必须注明法兰密封面形式，工作压力。
5、必须正确使用本阀，如不按照本厂的使用说明，造成的损坏，责任一切自负。
6、使用前请仔细阅读本说明书。
