一、球墨铸铁电动弹性座封闸阀产品概述：

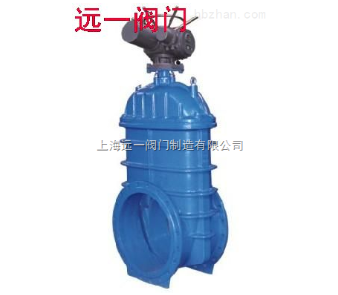

Z945X-10Q/Z945X-16Q/P球墨铸铁电动弹性座封闸阀采用的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
二、球墨铸铁电动弹性座封闸阀主要零部件材料：
|
名 称 |
材 料 |
|
阀 体 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
闸 板 |
球 墨 铸 铁 外 覆 三 元 乙 丙 或 橡 胶 |
|
内 六 角 螺 栓 |
碳 化 处 理 |
|
密 封 圈 |
橡 胶 |
|
阀 盖 |
灰 铸 铁、球 墨 铸 铁、铸 钢 |
|
阀 杆 |
不 锈 钢 |
|
“O" 形 密 封 圈 |
橡 胶 |
|
止 推 轴 承 |
锡 青 铜 |
|
螺 栓 |
不 锈 钢 |
|
压 盖 |
球 墨 铸 铁、铸 钢 |
|
防 尘 罩 |
橡 胶 |
|
手 轮 （传 动 帽） |
可 锻 铸 铁 |
三、球墨铸铁电动弹性座封闸阀主要技术参数：
|
公称压力 |
1.0～2.5MPa |
工作温度 |
0～80℃ |
法兰标准 |
GB/T 17241.6 GB9113 |
|
公称通经 |
50～1200mm |
适用介质 |
水、油、气等 |
试验标准 |
GB13927 AP1598 |
四、球墨铸铁电动弹性座封闸阀主要外形连接尺寸：
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手 轮） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H（伞齿轮） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（电 动） |
电动装置可由用户 |
||||||
