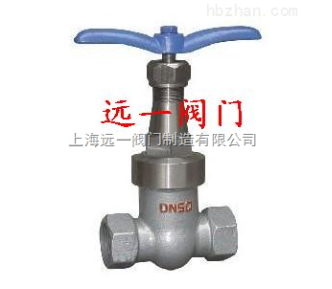

Z15H-16C/25/40内螺纹闸阀应用规范：
公称压力:1.6、2.5、4.0MPa
适用温度范围:-20~425℃
适用介质:水、油、气等
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999
主要零件材料
|
型号
|
零件名称
|
阀体、阀盖
|
阀杆
|
阀瓣
|
阀座
|
填料
|
|
Z15H-16-25-40
|
材料
|
锻钢 精铸
|
中碳
|
不锈钢
|
不锈钢
|
石墨
|
主要外型尺寸
|
公称通径
DN（mm）
|
管螺纹
RC
|
尺寸（mm）
|
|||||
|
L
|
Do
|
Lo
|
d
|
H
|
H1
|
||
|
15
|
1/2
|
90
|
120
|
200
|
15
|
217
|
235
|
|
20
|
3/4
|
110
|
140
|
250
|
20
|
258
|
284
|
|
25
|
1〞
|
120
|
160
|
250
|
25
|
273
|
303
|
|
32
|
11/4
|
130
|
160
|
250
|
32
|
280
|
315
|
|
40
|
11/2
|
150
|
200
|
300
|
40
|
313
|
358
|
|
50
|
2〞
|
190
|
240
|
350
|
50
|
363
|
415
|
