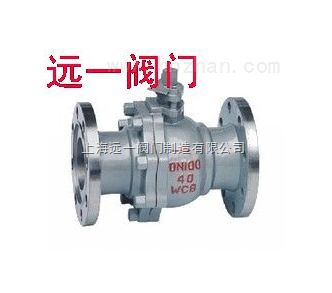

Q41F-16C/25/40浮动式法兰球阀优点：
1．密封性能先进的多种阀座结构：可根据用户的不同用途与要求设计普通阀座、弹性阀座等结构，确保阀门的密封性能可靠；使用寿命长，减小阀门的操作扭矩。
2．手柄操作位置与阀门的开、关位置*：手柄的正确安装位置为手柄与通道平行，可根据手柄的位置来判断阀门的开度，以防止误操作。
3．阀门全开、全关位置的锁紧装置：为防止启、闭阀门的误动作，在全开、全关位置设置有锁定孔。可将阀门位置锁定，以防止其他人误动，以及震动等原因引起的阀位误动，保证设备的安全。
4．阀杆防飞结构：阀杆的下部设计凸肩，装配时将阀杆从阀体内部下装，防止阀内压力生高阀杆飞出。同时也可以在意外火灾后，阀杆与阀体的密封性能。
5．防静电的机能：在使用子可燃性介质如燃点较低的汽油、天燃气、丙烷等易燃介质时，应考虑防止静电的问题，以避免因球体与聚四氟乙烯阀座间的摩擦产生静电而产生爆炸。
6．防火结构：当发生意外火灾时，阀座、填料、垫片等非金属材料被烧毁，为阻止介质的大量泄漏，设计了防火的密封结构。
工作原理
浮动球阀适用于石油化工、火力电站等各种工况的管路上，用于截断或接通管路中的介质。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。浮动球阀有手动、蜗轮传动、气动或电动第四种驱动方式。浮动球阀一般采用法兰连接，也可采用对焊连接。
产品执行标准
设计制造：GBl2237-1989，ANSIBl6．34， APl 6D； 结构长度： GBl2221—1989，ANSIBl6．10；
法兰连接：JB／T79，GB9113，HG20592，SH3406； 焊接标准：GBl2224-1989，ANSIBl6．10；
试验与检查：JB／T9092，APl598，APl 6D。
主要性能规范
|
试验压力（MPa）
|
公称压力PN（MPa）
|
||||
|
1.6
|
2.5
|
4.0
|
4.0
|
10.0
|
|
|
壳体强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封试验（液）
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
密封试验（气）
|
0.5~0.7
|
||||
|
适用介质
|
C
|
P
|
R
|
||
|
水、蒸汽、油品
液化气、天然气 |
硝酸类
|
醋酸类
|
|||
|
适用温度
|
Q41F≤200℃
|
Q41M≤350℃
|
Q41PPL/H≤425℃
|
||
主要零件材料
|
零件名称
|
材料
|
|||
|
阀体
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀盖
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀杆
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
1Cr18Ni12M2Ti
|
|
球体
|
WCB+HCr
|
1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
阀座密封面
|
PTFE/13Cr/CrNi SS+SLITE
|
|||
|
螺栓
|
B7/35CrMoA
|
1Cr17Ni2
|
||
|
螺母
|
2H/45
|
2Cr13
|
||
|
填料
|
PTFE/增强柔性石墨
|
|||
主要外形尺寸及连接尺寸
|
公称压力PN（MPa）
|
公称通径PN（MPa）
|
D
|
D1
|
D2
|
b
|
W
|
Z-d
|
H
|
浮动球阀
|
固定球阀
|
|||
|
手动
|
蜗轮
|
气动
|
电动
|
||||||||||
|
1.6/2.5
|
15
|
95
|
65
|
45
|
14
|
130
|
4-14
|
65
|
|
205
|
340
|
130
|
|
|
20
|
105
|
75
|
55
|
14
|
130
|
4-14
|
70
|
|
210
|
350
|
140
|
|
|
|
25
|
115
|
85
|
65
|
14
|
160
|
4-14
|
75
|
|
215
|
360
|
150
|
|
|
|
32
|
135
|
100
|
78
|
16
|
160
|
4-18
|
85
|
|
240
|
390
|
165
|
|
|
|
40
|
145
|
110
|
85
|
16
|
230
|
4-18
|
95
|
|
264
|
395
|
180
|
|
|
|
50
|
160
|
125
|
100
|
16
|
230
|
4-18
|
110
|
|
275
|
405
|
200
|
178/216
|
|
|
65
|
180
|
145
|
120
|
18
|
400
|
4-18/8-18
|
130
|
|
380
|
490
|
220
|
191/241
|
|
|
80
|
195
|
160
|
135
|
20
|
400
|
8-18
|
155
|
|
390
|
580
|
250
|
203/283
|
|
|
100
|
215/230
|
180/190
|
155/160
|
20
|
700
|
8-18/8-23
|
180
|
|
415
|
595
|
280
|
229/305
|
|
|
125
|
245/270
|
210/220
|
185/188
|
22
|
1100
|
8-18/8-25
|
250
|
380
|
540
|
610
|
320
|
356/381
|
|
|
150
|
280/300
|
240/250
|
210/218
|
24
|
1100
|
8-23/8-25
|
275
|
400
|
570
|
640
|
360
|
394/403
|
|
|
200
|
335/360
|
295/310
|
265/278
|
26
|
1500
|
12-23/12-25
|
345
|
450
|
600
|
675
|
400
|
457/502
|
|
|
250
|
405/425
|
355/370
|
320/332
|
30
|
|
12-25/12-30
|
|
485
|
725
|
730
|
533/568
|
533/568
|
|
|
300
|
460/485
|
410/430
|
375/390
|
30
|
|
12-25/12-30
|
|
280
|
860
|
785
|
610/648
|
610/648
|
|
|
350
|
520/550
|
470/490
|
435/448
|
34
|
|
16-25/16-34
|
|
625
|
930
|
835
|
|
686/762
|
|
|
400
|
580/610
|
525/550
|
485/505
|
36
|
|
16-30/16-34
|
|
720
|
1080
|
895
|
|
762/838
|
|
|
450
|
640/660
|
585/600
|
545/555
|
40
|
|
20-30/20-34
|
|
770
|
1120
|
935
|
|
864/914
|
|
|
500
|
705/730
|
650/660
|
608/610
|
44
|
|
20-34/20-41
|
|
840
|
1150
|
1060
|
|
914/991
|
|
|
600
|
840
|
770
|
718
|
48
|
|
24-41/20-41
|
|
920
|
1220
|
1140
|
|
1067/1143
|
|
|
700
|
910/955
|
840/875
|
788/815
|
50
|
|
20-14/24-48
|
|
1085
|
1290
|
1220
|
|
1245/1346
|
|
|
800
|
1020/1070
|
950/990
|
898/930
|
52
|
|
24-41/24-48
|
|
1220
|
1365
|
1285
|
|
1372/1524
|
|
|
900
|
1120/1180
|
1050/1090
|
998/1025
|
54
|
|
28-41/28-54
|
|
1352
|
1430
|
1385
|
|
1524/1727
|
|
|
1000
|
1255/1305
|
1170/1210
|
1110/1140
|
56
|
|
28-48/28-58
|
|
1485
|
1530
|
1500
|
|
1753/1880
|
|
| 公称压力PN（MPa） | 公称通径DN（mm） | D | D1 | D2 | D6 | b | W | Z-d | H | 浮动球阀 | 固定球阀 | |||
| 手动 | 蜗轮 | 气动 | 电动 | |||||||||||
| 4.0 | 15 | 95 | 65 | 45 | 40 | 16 | 130 | 4-14 | 65 | 205 | 340 | 130 | ||
| 20 | 105 | 75 | 55 | 51 | 16 | 130 | 4-14 | 70 | 210 | 350 | 140 | |||
| 25 | 115 | 85 | 65 | 58 | 16 | 160 | 4-14 | 75 | 215 | 360 | 150 | |||
| 32 | 135 | 100 | 78 | 66 | 18 | 160 | 4-18 | 85 | 240 | 390 | 180 | |||
| 40 | 145 | 110 | 85 | 76 | 18 | 230 | 4-18 | 95 | 265 | 395 | 200 | |||
| 50 | 160 | 125 | 100 | 88 | 20 | 230 | 4-18 | 110 | 275 | 405 | 220 | 216 | ||
| 65 | 180 | 145 | 120 | 110 | 22 | 4-18 | 130 | 380 | 490 | 250 | 241 | |||
| 80 | 195 | 160 | 135 | 121 | 22 | 8-18 | 155 | 395 | 580 | 280 | 283 | |||
| 100 | 230 | 190 | 160 | 150 | 24 | 8-23 | 180 | 320 | 420 | 605 | 320 | 305 | ||
| 125 | 270 | 220 | 188 | 175 | 28 | 8-25 | 250 | 410 | 550 | 625 | 400 | 381 | ||
| 150 | 300 | 250 | 218 | 204 | 30 | 8-25 | 275 | 430 | 585 | 660 | 400 | 403 | ||
| 200 | 375 | 320 | 282 | 260 | 38 | 12-30 | 480 | 615 | 695 | 550 | 502 | |||
| 250 | 445 | 385 | 345 | 313 | 42 | 12-34 | 515 | 740 | 755 | 568 | ||||
| 300 | 510 | 450 | 408 | 364 | 46 | 16-34 | 610 | 875 | 805 | 648 | ||||
| 350 | 570 | 510 | 465 | 422 | 52 | 16-34 | 645 | 950 | 850 | 762 | ||||
| 400 | 665 | 585 | 535 | 474 | 58 | 16-41 | 740 | 1100 | 915 | 838 | ||||
| 450 | 680 | 610 | 560 | 524 | 60 | 20-41 | 795 | 1150 | 955 | 814 | ||||
| 500 | 755 | 670 | 612 | 576 | 62 | 20-48 | 865 | 1180 | 1100 | 991 | ||||
| 600 | 890 | 795 | 730 | 678 | 62 | 20-54 | 950 | 1270 | 1160 | 1143 | ||||
| 700 | 995 | 900 | 825 | 768 | 68 | 24-54 | 1100 | 1350 | 1250 | 1346 | ||||
| 800 | 1135 | 1030 | 960 | 876 | 76 | 24-58 | 1240 | 1400 | 1310 | 1524 | ||||
| 6.4/10.0 | 15 | 105 | 75 | 55 | 41 | 18 | 160 | 4-14 | 70 | 210 | 345 | 165 | ||
| 20 | 125 | 90 | 68 | 51 | 18 | 160 | 4-18 | 75 | 215 | 355 | 190 | |||
| 25 | 135 | 100 | 78 | 58 | 20 | 230 | 4-18 | 80 | 220 | 365 | 216 | |||
| 32 | 150 | 110 | 82 | 66 | 22 | 230 | 4-23 | 90 | 250 | 395 | 229 | |||
| 40 | 165 | 125 | 95 | 76 | 24 | 400 | 4-23 | 100 | 275 | 405 | 241 | |||
| 50 | 175/195 | 135/145 | 105/112 | 88 | 26 | 400 | 4-23/4-25 | 115 | 285 | 415 | 292 | 292 | ||
| 65 | 200/220 | 160/170 | 10/138 | 110 | 28 | 700 | 4-23/8-25 | 140 | 390 | 505 | 330 | 330 | ||
| 80 | 210/230 | 170/180 | 140/148 | 121 | 30 | 1100 | 8-23/8-25 | 170 | 410 | 600 | 356 | 356 | ||
| 100 | 256/265 | 200/210 | 168/172 | 150 | 32 | 1500 | 8-25/8-30 | 230 | 330 | 435 | 625 | 432 | 406/432 | |
| 150 | 340/350 | 280/290 | 240/250 | 204 | 38 | 8-34/12-34 | 440 | 600 | 685 | 495/559 | ||||
| 200 | 405/430 | 345/360 | 300/312 | 260 | 44 | 12-34/12-41 | 495 | 640 | 720 | 597/660 | ||||
| 250 | 470/500 | 400/430 | 352/382 | 313 | 48 | 12-41/12-41 | 530 | 765 | 780 | 673/787 | ||||
| 300 | 530/585 | 460/500 | 412/442 | 364 | 54 | 16-41/16-48 | 630 | 890 | 835 | 762/832 | ||||
| 350 | 595/655 | 525/560 | 475/498 | 422 | 60 | 16-41/16-54 | 670 | 1130 | 885 | 826/889 | ||||
| 400 | 670/715 | 585/620 | 525/558 | 474 | 66 | 16-48/16/54 | 765 | 1180 | 950 | 902/991 | ||||
| 450 | 800/ | 705/ | 640/ | 576 | 70 | 20-54/ | 825 | 1220 | 990 | |||||
| 500 | 930/ | 820/ | 750/ | 678 | 76 | 20-58/ | 885 | 1320 | 1150 | 1054/1194 | ||||
