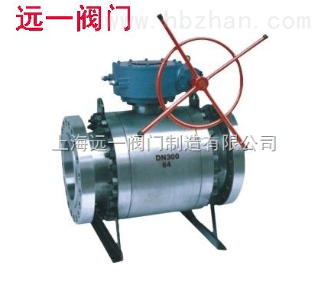

A105法兰锻钢球阀Q347F-63/Q347N-100

点击图片查看原图

产品：	浏览次数：56A105法兰锻钢球阀Q347F-63/Q347N-100
品牌：	远一阀门
单价：	18900.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-05-21 14:09

详细信息

A105法兰锻钢球阀概述：

A105法兰锻钢球阀采用球体固定、阀体锻造、中部法兰连接采用螺栓连接的设计。锻造的阀体保证了球阀壳体的质量以及强度和刚度；中部的连接螺栓设计和选用是经过科学而精确的计算保证其强度，因此，使用该系列球阀是安全的。浮动双阀座，密封设计是采用独特的两道软密封及金属密封形成三次密封，保证了可靠的密封，开关扭矩轻，易操作。在石油、天然气等长输管线及石化、医药、城建等领域应用十分广泛。

主要连接尺寸及重量（国标）

公称通径	标准值								参考值				重量（kg）
	L		D	D1	D2	b	f	Z-Φd	H1	H2	H3	H4	重量（kg）
	法兰	对焊	D	D1	D2	b	f	Z-Φd	H1	H2	H3	H4	Q47F	Q347F
mm	PN1.0（Mpa）
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	175		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	48	71
125	346	508	250	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		180
200	457	660	340	295	286	24	2	8-Φ23		406	640	704		290
250	533	787	395	350	319	26	2	12-Φ23		468	730	766		400
300	610	838	445	400	370	26	2	12-Φ23		538	830	830		540
350	686	889	505	460	429	26	2	16-Φ23		610	940	922		734
400	762	991	565	515	480	26	2	16-Φ26		682	1060	1020		1005
450	864	1092	615	565	530	28	2	20-Φ26		755	1180	1114		1372
500	914	1194	670	620	582	28	2	20-Φ26		832	1300	1204		1880
600	1450	1394	780	725	682	34	2	20-Φ30		922	1420	1290		2648
700	1650	1549	895	840	794	34	2	24-Φ30		1015	1540	1375		3828
800	1850	1778	1015	950	901	36	2	24-Φ34		1110	1650	1448		5462
PN1.6（MPa）
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	185		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	58	71
125	356	508	25	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		182
200	457	660	340	295	266	24	2	12-Φ23		406	640	704		292
250	533	787	405	355	319	26	2	12-Φ26		468	730	766		404
300	610	838	460	410	370	28	2	12-Φ26		538	830	830		545
350	686	889	520	470	429	30	2	16-Φ26		610	940	922		745
400	762	991	580	525	480	32	2	16-Φ30		682	1060	1020		1020
450	864	1092	640	585	548	34	2	20-Φ30		755	1180	1114		1392
500	914	1194	715	650	609	36	2	20-Φ34		832	1300	1204		1910
600	1450	1394	840	770	720	38	2	20-Φ36		922	1420	1290		2688
700	1650	1549	910	840	794	40	2	24-Φ36		1015	1540	1375		3878
800	1850	1778	1025	950	901	42	2	24-Φ39		1110	1650	1448		5522
PN2.5（MPa）
15	140	165	95	65	46	14	2	4-Φ14	150		218	354	4
20	152	190	105	75	56	14	2	4-Φ14	158		228	360	5
25	165	216	115	85	65	16	2	4-Φ14	166		245	374	7.5
32	178	229	140	100	76	18	2	4-Φ18	180		265	392	11.5
40	190	241	150	110	84	18	2	4-Φ18	195		290	416	16
50	216	292	165	125	99	20	2	4-Φ18	216	240	320	442	21	30
65	241	330	185	145	118	22	2	8-Φ18	234	260	355	475	28	39
80	283	356	200	160	132	24	2	8-Φ18	252	280	394	508	41	52
100	305	432	235	190	156	24	2	8-Φ23	278	308	445	552	58	72
125	381	508	270	220	184	26	2	8-Φ26		345	512	610		104
150	403	559	300	250	211	28	2	8-Φ26		390	592	686		180
200	502	660	360	310	274	30	2	12-Φ26		455	690	754		284
250	568	787	425	370	330	32	2	12-Φ30		528	790	826		390
