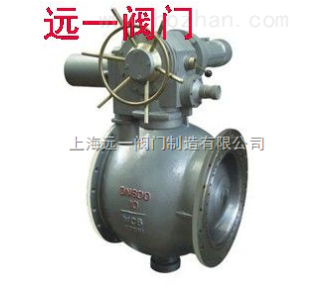

电动偏心半球阀BQ940X/F/H-6C/10C/16C

点击图片查看原图

产品：	浏览次数：78电动偏心半球阀BQ940X/F/H-6C/10C/16C
品牌：	远一阀门
单价：	8700.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-05-09 13:26

详细信息

BQ947X/F/H-6C/10C/16C/25/40P/R/RL电动偏心半球阀是近年来在欧美广泛应用的阀门产品。它通过转动蜗轮（或电动）机构，带动偏心半球转动，从而实现阀门的启闭。流阻小，密封可靠，性能稳定。被广泛应用于市政污水处理、供水及其它流体控制系统。
1．水损为零。采用偏心结构，阀门开启后，流道完全畅通，水头损失为零。可节约大量能源。
2．可靠的密封方式。软密封结构具有自密封性能，硬密封结构具有弹性补偿性能。
3．耐磨损，使用寿命长。球阀在开启后，球冠偏置于阀体内，不被介质直接冲刷。
4．自动清污功能。硬密封偏心半球阀的球冠边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物。
5．启闭迅速。偏心曲轴旋转90度即可实现启闭，启闭时间短。
6．适合高流速。直通流道，坚固的偏心曲轴使之适用高流速且无振动。
7．适用介质：清水.***品等。
8．适用温度：软密封偏心半球阀为-40℃-135℃；硬密封半球阀为常温至600℃左右。
9．适用压力：PN6-PN40。
10．公称通经：DN50～DN1600。

电动偏心半球阀主要外形尺寸

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
规格	L	D	C	d	b	n-φ	M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	A型	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	A型	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	A型	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-φ22	-	-	-	390	400	B型	100	678	528	400	Q120-1	225
250	394	395	350	319	26	12-φ22	-	-	-	515	400	B型	195	652	435	200	SMC-04/HOBC	360
300	419	445	400	370	26	12-φ22	-	-	-	545	600	C型	250	761	480	280	SMC-04/HBC	415
350	550	505	460	429	26	16-φ22	-	-	-	590	600	C型	369	771	520	280	SMC-04/HOBC	435
400	600	565	515	480	26	16-φ26	-	-	-	625	600	C型	450	831	580	280	SMC-03/H2BC	542
450	650	615	565	530	28	20-φ26	-	-	-	660	600	D型	600	921	670	305	SMC-00/H3BC	672
500	700	670	620	582	28	20-φ26	-	-	-	695	800	D型	730	943	770	305	SMC-00/H3BG	892
600	800	780	725	682	30	20-φ30	-	-	-	732	800	D型	850	1123	850	305	SMC-0/H4BC	995

主要外形尺寸

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
规格	L	D	C	d	b	n-φ	M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	Am	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	Am	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	Am	74	646	496	400	Q120-1	200
200	292	340	295	266	24	12-φ22	-	-	-	390	400	B型	105	678	528	400	Q120-1	230
250	394	405	355	319	26	12-φ26	-	-	-	515	400	B型	200	652	435	200	SMC-04/HOBC	370
300	419	460	410	370	28	12-φ26	-	-	-	545	600	C型	250	761	480	280	SMC-04/H1BC	425
350	550	520	470	429	30	16-φ26	-	-	-	590	600	C型	375	771	520	280	SMC-03/H2BC	450
400	600	580	525	480	32	16-φ30	-	-	-	625	600	C型	460	831	580	280	SMC-00A13BC	557
450	650	640	585	548	34	20-φ30	-	-	-	660	600	D型	610	921	670	305	SMC-00/H3BC	690
500	700	715	650	609	36	20-φ33	-	-	-	695	800	D型	750	943	770	305	SMC-00/H3BC	913
