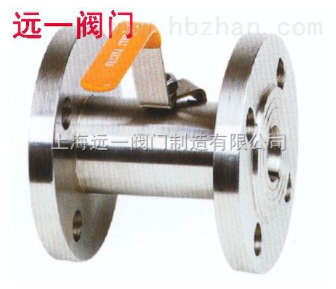

不锈钢广式法兰球阀主要零件材料
适用介质
型号
阀体
球体、阀杆
手柄
密封圈
垫片、填料
水、蒸汽、油品
Q41F-16C、Q41F-25C
Q41F-40C
A105、45
1Cr18/Cr18Ni9Ti
不
锈
钢
SS304
聚四氟乙烯
增强聚四氟乙烯
对位聚苯
聚四氟乙烯
对位聚苯
硝酸类
Q41F-16P、Q41F-25P
Q41F-40P
SS304/1Cr18Ni9Ti
SS304/1Cr18Ni9Ti
醋酸类
Q41F-16R、Q41F-25R
Q41F-40R
SS316/1Cr18Ni12Mo2Ti
SS316/1Cr18Ni12Mo2Ti
主要尺寸
单位:mm
公称通径
d
d2
L
D
D1
D2
b
f
Z-d1
H
W
DN（mm）
in
15
1/2"
10
15
92
95
65
45
14
2
4-14
60
110
20
3/4"
12.6
20
106
105
75
55
14
2
4-14
65
110
25
1"
17
24
109
115
85
65
16
2
4-14
70
110
32
11/4"
22
32
126
135
100
78
16
2
4-18
85
145
40
11/2"
25
38
136
145
110
85
16
3
4-18
90
145
50
2"
32
46
154
160
125
100
18
3
4-18
98
177
65
21/2"
44
60
170
180
145
120
20
3
8-18
110
190
80
3"
50
72
195
195
160
135
22
3
8-18
130
240
100
4"
65
92
215
215
180
155
22
3
8-18
150
260
法兰标准：JB79-59
亦可按国标GB9113设计制造。
