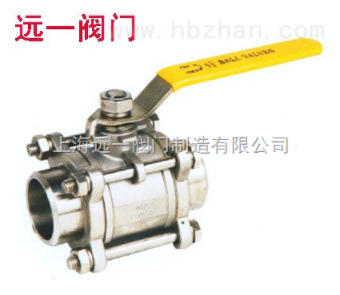

点击图片查看原图
不锈钢三片式对焊球阀主要零件材料
序号NO.
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
3
阀盖
不锈钢CF8M
碳钢WCB
4
球体
不锈钢SS316
不锈钢SS304
5
阀杆
不锈钢SS316
不锈钢SS316
6
螺母
不锈钢SS304
不锈钢SS304
7
垫圈
不锈钢SS304
不锈钢SS304
8
手柄套
塑料
塑料
9
手柄
不锈钢SS304
不锈钢SS304
10
阀杆螺母
不锈钢SS304
不锈钢SS304
11
垫圈
不锈钢SS304
不锈钢SS304
12
填料压盖螺母
不锈钢SS304
不锈钢SS304
13
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
14
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
15
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
16
螺栓
不锈钢SS304
不锈钢SS304
主要尺寸
单位：mm
SIZE
1/4"
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
68
68
72
85
90
112
120
145
185
215
270
H
50
50
60
64
71
78
86
95
130
148
173
E
100
100
130
130
165
165
190
190
250
250
280
C
14
17.5
22.7
27.5
33.5
42
48.6
60.5
76.3
9.
106.5
重量WT（g）
400
405
640
890
1160
2195
2940
4865
7000
10700
19350
