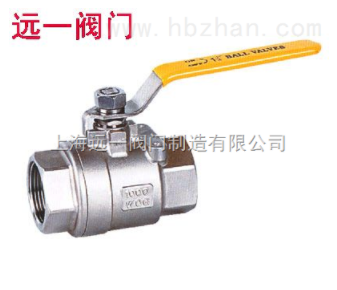

不锈钢二片式球阀主要零件材料
序号NO.
零件名称
材质
不锈钢
碳钢
1
阀体
不锈钢CF8M
碳钢WCB
2
球体
不锈钢SS316
不锈钢SS304
3
密封圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
5
阀盖
不锈钢CF8M
碳钢WCB
6
阀杆
不锈钢SS316
不锈钢SS304
7
止推垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
8
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
9
填料压盖螺母
不锈钢SS304
不锈钢SS304
10
手柄
不锈钢SS304
不锈钢SS304
11
垫圈
不锈钢SS304
不锈钢SS304
12
阀杆螺母
不锈钢SS304
不锈钢SS304
13
手柄套
塑料
塑料
主要尺寸
单位：mm
SIZE
1/4"
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
D
11.6
12.7
15
20
25
32
38
50
65
80
100
L
55
55
65
75
88
102
110
125
162
189
260
H
50
50
60
64
71
78
86
95
130
148
180
E
100
100
130
130
165
165
190
190
250
250
280
重量WT（g）
225
225
390
502
850
1502
2020
3625
4700
7700
14850
注：二片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带标准ISO支架和锁定装置
