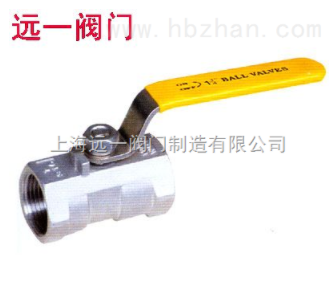

不锈钢一片式球阀主要零件材料
序号NO
零件名称
材质
1
密封圈
聚四氟乙烯PTFE
2
球体
不锈钢SS316
3
密封垫
聚四氟乙烯PTFE
4
阀盖
不锈钢SS316
5
阀体
不锈钢CF8M
6
阀杆
不锈钢SS316
7
止推垫圈
聚四氟乙烯PTFE
8
填料
聚四氟乙烯PTFE
9
填料压盖螺母
不锈钢SS304
10
垫圈
不锈钢SS304
11
阀杆螺母
不锈钢SS304
12
手柄套
塑料
13
手柄
不锈钢SS304
主要尺寸
单位：mm
SIZE
1/4"
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
D
5.0
7.0
9.2
12.5
15.0
20.0
24.5
32
L
40
45
58
60
72
78
83
100
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127
重量WT（g）
55
95
165
250
405
625
850
1400
