首页 > 供应产品 > 偏心半球阀Q340F/H-10C/16C/25P/R/RL

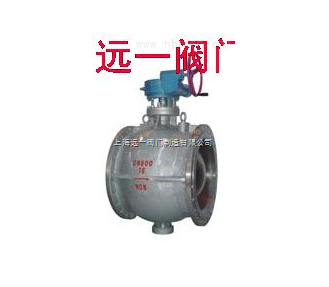

偏心半球阀Q340F/H-10C/16C/25P/R/RL

点击图片查看原图

产品：	浏览次数：66偏心半球阀Q340F/H-10C/16C/25P/R/RL
品牌：	远一阀门
单价：	3900.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-03-12 14:50

详细信息

（产品用途）

Q340F/H-10C/16C/25P/R/RL偏心半球阀也叫C型球阀是靠旋转半球来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀。广泛适用于石油、化工、城市给排水等要求严格密封的工况。

（产品特点）

1.流体阻力小，其阻力系数与同长度的管段相等；

2.结构简单、体积小、重量轻；

3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用；

4.偏心结构设计，阀门打开时迅速脱离阀座，减少摩擦，提高寿命；

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便；

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀；

7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

（执行标准）

设计规范： API 6D API 608 BS 5351 GB/T12237

结构长度： ASME B16.10 GB/T12221

法兰连接： ASME B16.5 GB/T9113

试验与检验：GB/T 13927 API 598 API 6D

Q340F/H主要外形尺寸

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
规格	L	D	C	d	b	n-φ	M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	A型	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	A型	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	A型	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-φ22	-	-	-	390	400	B型	100	678	528	400	Q120-1	225
250	394	395	350	319	26	12-φ22	-	-	-	515	400	B型	195	652	435	200	SMC-04/HOBC	360
300	419	445	400	370	26	12-φ22	-	-	-	545	600	C型	250	761	480	280	SMC-04/HBC	415
350	550	505	460	429	26	16-φ22	-	-	-	590	600	C型	369	771	520	280	SMC-04/HOBC	435
400	600	565	515	480	26	16-φ26	-	-	-	625	600	C型	450	831	580	280	SMC-03/H2BC	542
450	650	615	565	530	28	20-φ26	-	-	-	660	600	D型	600	921	670	305	SMC-00/H3BC	672
500	700	670	620	582	28	20-φ26	-	-	-	695	800	D型	730	943	770	305	SMC-00/H3BG	892
600	800	780	725	682	30	20-φ30	-	-	-	732	800	D型	850	1123	850	305	SMC-0/H4BC	995

Q340F/H主要外形尺寸

规格	L	D	C	d	b	n-φ	手动			蜗轮蜗杆传动				电动
规格	L	D	C	d	b	n-φ	M	Mo	重量	B	Bo	驱动装置	重量	H	H1	Ho	驱动装置	重量
50	178	165	125	99	20	4-φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-φ18	215	300	22	255	200	0型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-φ18	250	300	30	290	300	Am	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-φ18	290	350	45	330	300	Am	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-φ22	295	400	53	350	300	Am	74	646	496	400	Q120-1	200
200	292	340	295	266	24	12-φ22	-	-	-	390	400	B型	105	678	528	400	Q120-1	230
250	394	405	355	319	26	12-φ26	-	-	-	515	400	B型	200	652	435	200	SMC-04/HOBC	370
300	419	460	410	370	28	12-φ26	-	-	-	545	600	C型	250	761	480	280	SMC-04/H1BC	425
350	550	520	470	429	30	16-φ26	-	-	-	590	600	C型	375	771	520	280	SMC-03/H2BC	450
400	600	580	525	480	32	16-φ30	-	-	-	625	600	C型	460	831	580	280	SMC-00A13BC	557
450	650	640	585	548	34	20-φ30	-	-	-	660	600	D型	610	921	670	305	SMC-00/H3BC	690
500	700	715	650	609	36	20-φ33	-	-	-	695	800	D型	750	943	770	305	SMC-00/H3BC	913
