概述:

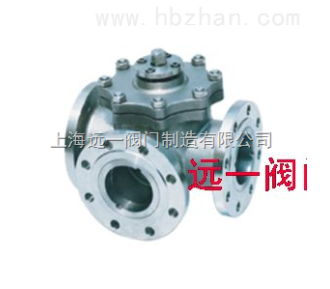

	三通法兰球阀系列对介质流向的不同切换要求可分为Q44为L型与Q45为T型,L型可实现对介质流向进行切换,亦可使相互垂直的两个通道连通或关闭。T型可实现对介质的分流或混流,不仅可以实现介质流向的切换,也可使三个通道互相连通,还可以关闭任一通道,连通另外两个通道。本阀门具有结构紧凑,造形美观,密封性能好等特点。
	主要性能规范:
|
					试验压力
				 |
					公称压力PN
				 | |
|
					1.6
				 |
					2.5
				 | |
|
					壳体强度试验
				 |
					2.4
				 |
					3.75
				 |
|
					密封试验(液)
				 |
					1.76
				 |
					2.75
				 |
	主要零件材料:
|
					        材料代号

					零件名称
				 |
					C
				 |
					P
				 |
					R
				 |
|
					阀体
				 |
					WCB
				 |
					1Cr18Ni9Ti
				 |
					1Cr18Ni12Mo2Ti
				 |
|
					球体
				 |
					2Cr13
				 |
					1Cr18Ni9Ti
				 |
					1Cr18Ni12Mo2Ti
				 |
|
					阀杆
				 |
					2Cr13
				 |
					1Cr18Ni9Ti
				 |
					1Cr18Ni12Mo2Ti
				 |
|
					密封
				 |
					聚四氟乙烯
				 |
					聚四氟乙烯
				 |
					聚四氟乙烯
				 |
|
					对位聚苯
				 |
					对位聚苯
				 |
					对位聚苯
				 | |
|
					填料
				 |
					聚四氟乙烯
				 |
					聚四氟乙烯
				 |
					聚四氟乙烯
				 |
|
					柔性石墨
				 |
					柔性石墨
				 |
					柔性石墨
				 | |
|
					使用介质
				 |
					水、蒸汽、油品
				 |
					硝酸类
				 |
					醋酸类
				 |
|
					适用温度
				 |
					选用(聚四氟乙烯)密封材料为≤150℃
				 | ||
|
					选用(对位聚苯)密封材料为≤300℃
				 | |||
	主要连接及外形尺寸
|
					公称通径
				 |
					d
				 |
					d1
				 |
					H
				 |
					L1
				 |
					L2
				 |
					W
				 | |
|
					15
				 |
					1/2”
				 |
					15
				 |
					15
				 |
					65
				 |
					140
				 |
					70
				 |
					130
				 |
|
					20
				 |
					3/4”
				 |
					20
				 |
					20
				 |
					84
				 |
					165
				 |
					83
				 |
					160
				 |
|
					25
				 |
					1”
				 |
					25
				 |
					25
				 |
					84
				 |
					165
				 |
					83
				 |
					160
				 |
|
					40
				 |
					1 1/2”
				 |
					40
				 |
					40
				 |
					152
				 |
					250
				 |
					125
				 |
					500
				 |
|
					50
				 |
					2”
				 |
					50
				 |
					50
				 |
					157
				 |
					260
				 |
					130
				 |
					500
				 |
|
					65
				 |
					2 1/2”
				 |
					65
				 |
					65
				 |
					183
				 |
					320
				 |
					160
				 |
					800
				 |
|
					80
				 |
					3”
				 |
					80
				 |
					80
				 |
					183
				 |
					320
				 |
					160
				 |
					800
				 |
|
					100
				 |
					4”
				 |
					100
				 |
					100
				 |
					195
				 |
					370
				 |
					185
				 |
					800
				 |
|
					125
				 |
					5”
				 |
					125
				 |
					125
				 |
					355
				 |
					510
				 |
					255
				 |
					850
				 |
|
					150
				 |
					6”
				 |
					150
				 |
					125
				 |
					355
				 |
					510
				 |
					255
				 |
					850
				 |
|
					200
				 |
					8”
				 |
					200
				 |
					150
				 |
					430
				 |
					580
				 |
					290
				 |
					1500
				 |
|
					250
				 |
					10”
				 |
					250
				 |
					203
				 |
					475
				 |
					670
				 |
					335
				 |
					-
				 |
|
					300
				 |
					12”
				 |
					300
				 |
					254
				 |
					550
				 |
					720
				 |
					360
				 |
					-
				 |
