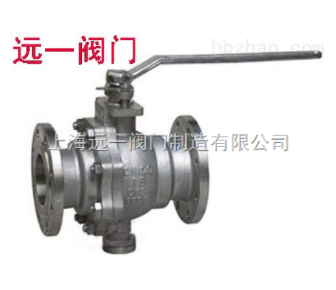

不锈钢硬密封球阀Q41H/Y-16P/25P/40P/R

点击图片查看原图

产品：	浏览次数：81不锈钢硬密封球阀Q41H/Y-16P/25P/40P/R
品牌：	远一阀门
单价：	1900.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2021-12-31 13:58

详细信息

不锈钢硬密封球阀产品介绍：

上海产品-不锈钢硬密封球阀(法兰球阀、蜗轮传动、手动、气动、电动)Q41H/Y-16P/25P/40P/R/RL不锈钢金属硬密封球阀重量轻、体积小、无泄漏。驱动方式手动、蜗轮传动、气动、电动。在实际运用中，它具有开关灵活、易损耗低、降低阀门维修工的劳动强度、节约维修资金作用。结构简单，使用寿命长，适用于几乎所有介质、耐高温、耐化学腐蚀。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA 信号及 220VAC/380VAC电源即可控制运转。气动气源0.5-0.7mpa。硬密封球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀zui适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。硬密封球阀球面进行特殊工艺硬化处理，提高球面的抗耐磨性。采用单阀座设计，在阀体中腔不形成独立空间，排除了粉尘煤灰等介质在中腔的累积与球面摩擦的可能。卸灰球阀，包括阀体、与阀体固连的阀盖、安装在阀体中的阀芯球体、与阀芯球体连接的电动装置，其特征在于：所述阀体是一单阀座结构，所述阀体的进口端设有一阀座，所述阀座设置成背对介质流向，且所述阀体的出口端设置成流线型，以使介质顺畅通过，所述电动装置与支架连接，用于驱动阀杆。本实用新型的卸灰球阀具有保持弹簧长期有效，延长阀门使用寿命和可以自动远程控制阀门的优点。主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；公称通径：1/2"～12"；公称压力：150LB~1500LB；适用介质：水、气、油品、天然气、液化气、液化石油气、燃气和酸碱腐蚀介质。

不锈钢硬密封球阀特点：

硬密封球阀系我公司在消化吸收国内外先进技术的基础上生产出的优良产品，它具有更新的设计特点，能满足一般工业标准的安全和方便需要。
1、流体阻力小，球阀是所有阀类中流体阻力zui小的一种，即使是缩径球阀，其流体阻力也相当小。
2、结构简单、体积小、重量轻。开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

不锈钢硬密封球阀主要材质：

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球体	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
阀杆	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
阀座	PTFE/PPL
填料 /垫片	PTFE/PPL					石墨
螺栓	不锈钢					35CrMoA
螺母	不锈钢					45、35CrMoA
手柄	铸钢

不锈钢硬密封球阀性能参数：

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

不锈钢硬密封球阀外形尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q3/6/941/7Y/H/W 16C 16P 16R	15	130	95	65	45	14	4-φ14	78	140
	20	140	105	75	55	14	4-φ14	84	160
	25	150	115	85	65	14	4-φ14	95	180
	32	165	135	100	78	16	4-φ18	150	250
	40	180	145	110	85	16	4-φ18	150	300
	50	200	160	125	100	16	4-φ18	170	350
	65	220	180	145	120	18	4-φ18	195	350
	80	250	195	160	135	20	8-φ18	215	400
	100	280	215	180	155	20	8-φ18	250	500
	125	320	245	210	185	22	8-φ18	265	600
	150	360	280	240	210	24	8-φ23	270	800
	200	400	335	295	265	26	12-φ23	330	1200
2.5MPa	15	130	95	65	45	16	4-φ14	103	140
凸面法兰 RF Q3/6/941/7Y/H/W 25 25P 25R	20	140	105	75	55	16	4-φ14	112	160
	25	150	115	85	65	16	4-φ14	123	180
	32	165	135	100	78	18	4-φ18	150	250
	40	180	145	110	85	18	4-φ18	156	300
	50	200	160	125	100	20	4-φ18	172	350
	65	220	180	145	120	22	8-φ18	197	350
	80	250	195	160	135	22	8-φ18	222	400
	100	280	230	190	160	24	8-φ23	253	500
	125	320	270	220	188	28	8-φ25	275	600
	150	360	300	250	218	30	8-φ25	286	800
	200	400	360	310	278	34	12-φ25	340	1200
	250	533	425	370	332	36	12-φ30	420	1800

4．0MPa	DN	L	D	Dl	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q3/6/941/7Y/H/W 40 40P 40R	15	130	95	65	45	40	16	4-φ14	103	140
	20	140	105	75	55	5l	16	4-φ14	112	160
	25	150	115	85	65	58	16	4-φ14	123	160
	32	180	135	100	78	66	18	4-φ18	150	250
	40	200	145	110	85	76	18	4-φ18	156	250
	50	220	160	125	100	88	20	4-φ18	172	350
	65	250	180	145	120	110	22	8-φ18	197	350
	80	280	195	160	135	12l	22	8-φ18	222	450
	100	320	230	190	160	150	24	8-φ23	253	450
	125	400	270	220	188	176	28	8-φ25	275	600
	150	400	300	250	218	204	30	8-φ25	286	800
	200	550	375	320	282	260	38	12-φ30	340	1200
	250	568	445	385	345	313	42	12-φ34	420	1800
6.4MPa	15	165	105	75	55	40	18	4-φ14	105	140
凹凸法兰 MFM Q3/6/941/7Y/H/W 64 64P 64R	20	190	125	90	68	5l	20	4-φ18	125	160
	25	216	135	100	78	58	22	4-φ18	135	250
	32	229	150	110	82	66	24	4-φ23	150	350
	40	241	165	125	95	76	24	4-φ23	165	350
	50	292	175	135	105	88	26	4-φ23	175	450
	65	330	200	160	130	110	28	8-φ23	200	450
	80	356	210	170	140	121	30	8-φ23	210	600
	100	432	250	200	168	150	32	8-φ25	250	700
	125	508	295	240	202	176	36	8-φ30	295	1100
	150	559	340	280	240	204	38	8-φ34	340	1500
