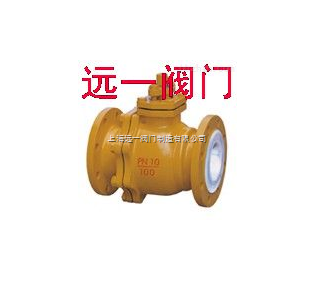

点击图片查看原图
衬氟法兰球阀主要产品说明：
Q41F46-10C/16C/P/R/RL衬氟法兰球阀，衬氟球阀，J41F46-10C/16C,J44F46-10C/16C,J45F46-10C/16C衬氟截止阀，Z41F46-10C/16C衬氟闸阀，D371F46-10C/16C,D341F46-10C/16C衬氟蝶阀，H41F46-10C/16C,H42F46-10C/16C,H44F46-10C/16C衬氟止回阀FEP(F46)、PCTFE（F3）适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。广泛使用于石油，化工，染化，制酸制碱等行业，是目前防腐阀门的选择，采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便于管路系统在通球扫线和管路维护。衬氟球阀它具有相同的旋转90度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。衬氟球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。衬氟球阀zui适宜做开关、切断阀使用，但近来的发展已将衬氟球阀设计成使它具有节流和控制流量之用。
衬氟法兰球阀主要零件及材料：
零件名称：材料
左右阀体：铸钢、不锈钢、内衬F46、F3
带杆球体：铸钢、不锈钢、内外衬F46、F3
填料箱：铸钢、不锈钢、内衬F46、F3
密封圈：F4、F46
填料：F4、F46
手柄：铸钢
衬氟法兰球阀标准：
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
驱动方式：手动、电动、气动、蜗轮
衬氟法兰球阀主要外形尺寸：
|
公称通径 Nominal diameter |
主要尺寸 Main dimensions |
参数值 Reference |
||||||||
|
DN mm |
NPS Inch |
L | D | D1 | D2 | f | b | Z-Φd | Do | H |
| PN10 | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1 1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1 1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2 1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | *8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 365 | 4 | 26 | 8-23 | *240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23 | 240 | 380 |
| PN16 | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1 1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1 1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2 1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 22 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 12-23 | *240 | 340 |
| 250 | 10 | 450 | 405 | 355 | 320 | 4 | 28 | 12-26 | 240 | 380 |
