首页 > 供应产品 > 手动美标球阀AQ341F-150LB/300LB/600LB

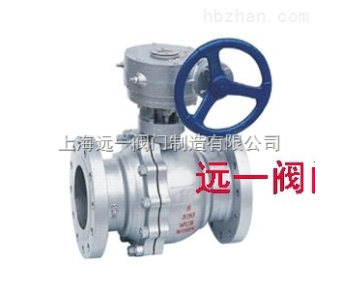

手动美标球阀AQ341F-150LB/300LB/600LB
点击图片查看原图
产品: 浏览次数:87手动美标球阀AQ341F-150LB/300LB/600LB
品牌: 远一阀门
单价: 1980.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-12-26 14:05
  询价
详细信息

手动美标球阀产品说明:

手动美标球阀》AQ41F》AQ341F》AQ347F-150LB/300LB/600LB,AQ341F-150LB/300LB/600LB美标球阀结构简单,密封性能好,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、用品、液化气、天然气、煤气、硝酸、醋酸、氧化性等介质。浮动式球阀主要包括:一片式、两片式、锻钢分体式设计。采用阀杆防吹出设计、防静电结构的设计、低泄漏结构的设计、防止阀杆的磨损和误操作的设计、防火结构的设计等。所有的浮动球阀均按照GB/T 12237设计,并且防火试验满足API 607的要求。阀杆采用防吹出结构设计的整体T形结构,即使在阀腔异常升压以及填料压板失效等情况下,也能保证阀杆不会被介质吹出。美标球阀的阀杆嵌入阀体内部,具有倒密封的功能,倒密封的密封力随着介质压力的增高而增大,故能在各种压力下均能确保阀杆的可靠密封。

手动美标球阀防静电结构的设计:
美标球阀防静电结构采用弹簧-钢球式静电引出装置,使球体与阀体之间直接形成静电通道的球阀或通过阀杆使球体之间形成静电通道的球阀从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到地,避免静电火花可能引起的火灾或爆炸等危险。

手动美标球阀产品名称:

蜗轮美标球阀、美标法兰球阀、铸钢美标球阀、碳钢美标球阀、不锈钢美标球阀

手动美标球阀产品型号:

AQ41F-150LB/300LB/600LB、AQ341F-150LB/300LB/600LB、AQ347F-150LB/300LB/600LB

手动美标球阀产品性能规范:

公称压力(LB) 150 300 400 600
壳体试验压力 3.0 7.5 9.75 150
密封试验(液) 2.2 5.5 71.5 110
密封试验(气) 0.5~0.7
适用介质 C       P       R
水、油品、蒸气   硝酸类    醋酸类
适用温度 ≤200℃

 手动美标球阀主要零件材料:

名称 WCB类 CF8类 CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

手动美标球阀150Lb外形尺寸和连接尺寸:

公称通径NPS 单位 L D T G C n-φd W H
in mm
1/2" 15 mm 108 89 12 35 60.5 4-15 115 72
in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
3/4" 20 mm 117 98 12 43 70 4-15 115 76
in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
1" 25 mm 127 108 12 51 79.5 4-15 150 92
in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
11/2" 40 mm 165 127 14.3 73 98.5 4-16 200 123
in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
2" 50 mm 178 152 15.9 92 120.5 4-19 200 132
in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
21/2" 65 mm 190 178 17.5 105 139.5 4-19 320 164
in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
3" 80 mm 203 190 19.1 127 152.4 4-19 320 173
in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
4" 100 mm 229 229 23.9 157 190.5 8-19 450 210
in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
6" 150 mm 394 279 26 216 241.5 8-22 8000 288
in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
8" 200 mm 457 343 29 270 298.5 8-22 1120 374
in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
10" 250 mm 533 406 31 324 362 12-25 1420 366
in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
12" 300 mm 610 483 32 381 432 12-25 1420 412
in 24 19 1.26 15 17 12-1 55.12 16.22

手动美标球阀300Lb外形尺寸和连接尺寸:

公称通径NPS 单位 L D T G C n-φd W H
in mm
1/2" 15 mm 140 95 15 35 66.5 4-15 115 72
in 5.51 3.74 0.59 1.38 2.62 4-0.59 4.53 28.3
3/4" 20 mm 152 117 16 43 82.5 4-19 115 76
in 5.98 4.61 0.62 1.69 3.25 4-0.75 4.53 29.9
1" 25 mm 165 124 18 51 89 4-19 150 92
in 6.5 4.9 0.71 2 3.5 4-0.75 5.9 3.62
11/2" 40 mm 190 156 20.7 73 114.5 4-22 200 123
in 7.5 6.12 0.81 2.88 4.51 4-0.88 7.87 4.84
2" 50 mm 216 165 22.3 92 127 8-19 200 132
in 8.5 6.5 0.88 3.62 5 8-0.75 7.87 5.20
21/2" 65 mm 241 190 25.4 105 149 8-22 320 164
in 9.5 7.5 1 4.12 5.87 8-0.88 12.6 6.45
3" 80 mm 283 210 28.5 127 168.5 8-22 320 173
in 11.25 8.25 1012 5 6.62 8-0.88 12.6 6.8
4" 100 mm 305 254 31.8 157 200 8-22 450 210
in 12 10 1.25 6.19 7.88 8-0.88 17.72 8.26
6" 150 mm 403 318 36.6 216 270 12-22 1120 336
in 15.875 12.5 1.44 8.5 10.62 12-0.88 44.10 13.23
8" 200 mm 502 381 42 270 330 12-25 1420 385
in 19.76 15 16.5 10.62 12.99 12-1 55.12 15.16
10" 250 mm 568 444 48 324 387.5 16-29 1420 370
in 22.36 17.50 1.89 12.75 15.25 16-1.12 55.12 14.56
