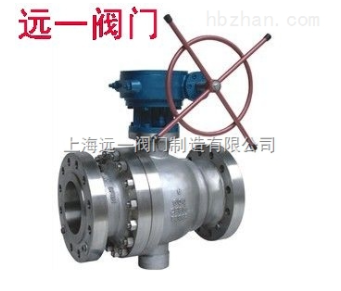

蜗轮传动固定式球阀概述：
Q347F-10C/16C/25/40/64/100/160P/R/RL蜗轮传动固定式球阀为开 - 关型控制阀门，阀门采用球体固定、阀体锻造、中部法兰连接采用螺栓连接的设计。锻造的阀体保证了球阀壳体的质量以及强度和刚度；中部的连接螺栓设计和选用是经过科学而精确的计算保证其强度，因此，使用该系列球阀是安全的。浮动双阀座，密封设计是采用独特的两道软密封及金属密封形成三次密封，保证了可靠的密封，开关扭矩轻，易操作。在石油、天然气等长输管线及石化、医药、城建等领域应用十分广泛。
球阀主要零件材料:
| 阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
| WCB | 1Cr13 | 1Cr13 |
1Cr13 司太立合金 本体材料 |
柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 |
柔性石墨 编结石墨 |
-29-425℃ | 水、蒸汽、油品 |
| WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
| WC9 | 25Cr2MoV | 25Cr2MoV | |||||
| LCB | 304 | 304 | -46-354℃ | ||||
| CF8 | 304 | 304 | -196-600℃ | 部分酸、碱 | |||
| CF3 | 304L | 304L | |||||
| CF8M | 316 | 316 | |||||
| CF3M | 316L | 316L |
球阀主要外形尺寸:
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 489 | 591 | 686 | |
| L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | |
| H | 50 | 55 | 80 | 102 | 144 | 127 | 152 | 184 | 219 | 376 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | |
| 手动 | H1 | 75 | 85 | 95 | 707 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 |
| E | - | - | - | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | |
| F | - | - | - | - | - | - | - | - | - | 350 | 350 | 400 | 420 | 400 | 420 | 400 | 410 | 650 | |
| W | 160 | 160 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| 电动 | H2 | - | - | - | - | - | - | - | - | 554 | 600 | 652 | 760 | 770 | 830 | - | 940 | 940 | 1115 |
| L1 | - | - | - | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 400 | - | 410 | 410 | 410 | |
| 气动 | H3 | 215 | 240 | 264 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1127 | 1393 | 1468 | 1538 | 1538 | 1450 |
| L2 | 200 | 270 | 270 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 |
2840 |
|
