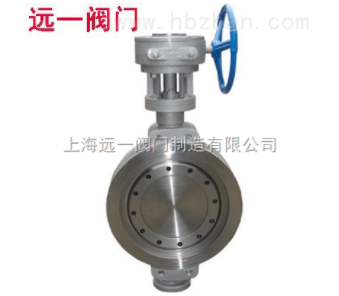

D373W-10P/16P不锈钢对夹式蝶阀采用三偏心硬密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
根据用户需求,阀门供应网的硬密封蝶阀可以设计成具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
D373W-10P/16P不锈钢对夹式蝶阀应用范围:
治金、电力、石油化工、以及给排水和市政建设等工业管道
D373W-10P/16P标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
D373W-10P/16P特点及原理
偏离管道中心
偏离密封面中心
倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
主要技术参数
D373W-10/16/25/蜗轮传动对夹式不锈钢蝶阀主要外形连接尺寸 (单位:mm)
公称通经DN(mm)
|
50~2000
|
|||
公称药理PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
适用温度
|
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
|
|||
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|||
泄漏率
|
符合GB/T13927-92标准
|
|||
驱动方式
|
蜗轮传动、电动、气动、液动
|
公称通经(DN) |
主要尺寸
|
法兰尺寸和螺栓规格
|
|||||||
1.0MPa
|
1.6MPa
|
2.5MPa
|
|||||||
L
|
H
|
H1
|
D1
|
4-Ф-M
|
D1
|
4-Ф-M
|
D1
|
4-Ф-M
|
|
50
|
43
|
350
|
112
|
125
|
Ф18
|
125
|
Ф18
|
125
|
Ф18
|
65
|
46
|
370
|
115
|
145
|
Ф18
|
145
|
Ф18
|
145
|
Ф18
|
80
|
49
|
380
|
120
|
160
|
Ф18
|
160
|
Ф18
|
160
|
Ф18
|
100
|
56
|
420
|
138
|
180
|
Ф18
|
180
|
Ф18
|
190
|
Ф23
|
125
|
64
|
460
|
164
|
210
|
Ф18
|
210
|
Ф18
|
220
|
Ф27
|
150
|
70
|
555
|
175
|
240
|
Ф23
|
240
|
Ф23
|
250
|
Ф27
|
200
|
71
|
605
|
208
|
295
|
M20
|
295
|
M20
|
310
|
M24
|
250
|
76
|
680
|
243
|
350
|
M20
|
355
|
M24
|
370
|
M27
|
300
|
83
|
800
|
283
|
400
|
M20
|
410
|
M24
|
430
|
M27
|
350
|
92
|
835
|
310
|
460
|
M20
|
470
|
M24
|
490
|
M30
|
400
|
102
|
915
|
340
|
515
|
M24
|
525
|
M27
|
550
|
M33
|
450
|
114
|
960
|
380
|
565
|
M24
|
585
|
M27
|
600
|
M33
|
500
|
127
|
1020
|
410
|
620
|
M24
|
650
|
M30
|
660
|
M33
|
600
|
154
|
1225
|
470
|
725
|
M27
|
770
|
M33
|
770
|
M36
|
700
|
165
|
1355
|
550
|
840
|
M27
|
840
|
M33
|
875
|
M39
|
800
|
190
|
1470
|
640
|
950
|
M30
|
950
|
M36
|
990
|
M45
|
900
|
203
|
1545
|
710
|
1050
|
M30
|
1050
|
M36
|
1090
|
M45
|
1000
|
216
|
1795
|
770
|
1160
|
M33
|
1170
|
M39
|
1210
|
M52
|
1200
|
254
|
1965
|
890
|
1380
|
M36
|
1390
|
M45
|
1420
|
M52
|
