特点及用途:

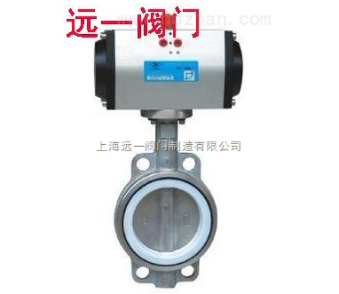

D671F-10P/D671F-16P软密封对夹式气动不锈钢蝶阀适用温度≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调节流量和截流介质的场合。其主要特点为：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单、紧凑，90°回转开启迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零。
7、密封材料耐老化、耐腐蚀、可适用多种介质。
性能规范
|
公称通径DN（mm） |
50-600 |
||||||
|
公称压力PN（MPa） |
0.6 |
1.0 |
|||||
|
公称压力 |
强度试验 |
0.9 |
1.5 |
||||
|
密封试验 |
0.66 |
1.1 |
|||||
|
材料\材料代号 |
C |
P |
R |
||||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|||
|
蝶板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
密封圈 |
乙丙 塑料 |
||||||
|
填料 |
柔性石墨 V型橡胶垫 |
||||||
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|||
|
适用温度 |
-28℃～300℃ |
||||||
|
执行器 |
型号 |
GT、AW系列 |
|||||
|
气源压力 |
0.3-0.7MPa |
||||||
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
压力温度 |
试验检验 |
||
|
GBT/12238 |
GB12221 |
/ |
GB9131 |
GB13927 |
|||
安装尺寸表:
|
公称通径 |
尺寸（mm） |
执行器型号 |
|||||||
|
L |
H |
D（0.6） |
D（1.0） |
D（1.6） |
Z-ΦD（0.6） |
Z-ΦD（1.0） |
Z-ΦD（1.6） |
||
|
50 |
43 |
63 |
110 |
125 |
125 |
4-14 |
4-18 |
4-18 |
GTD-52 |
|
65 |
46 |
70 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
GTD-65 |
|
80 |
46 |
83 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
GTD-65 |
|
100 |
52 |
105 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
GTD-80 |
|
125 |
56 |
115 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
GTD-100 |
|
150 |
56 |
137 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
GTD-100 |
|
200 |
60 |
164 |
280 |
295 |
295 |
8-18 |
8-22 |
12-22 |
GTD-115 |
|
250 |
68 |
206 |
335 |
350 |
350 |
12-18 |
12-22 |
12-26 |
GTD-125 |
|
300 |
78 |
230 |
395 |
400 |
410 |
12-22 |
12-22 |
12-26 |
GTD-190 |
|
350 |
78 |
248 |
445 |
460 |
470 |
12-22 |
16-22 |
16-26 |
AW13 |
|
400 |
102 |
289 |
495 |
515 |
525 |
16-22 |
16-26 |
16-30 |
AW13 |
|
450 |
114 |
320 |
550 |
565 |
585 |
16-22 |
20-26 |
20-30 |
AW17 |
|
500 |
127 |
343 |
600 |
620 |
650 |
20-22 |
20-26 |
20-33 |
AW27 |
|
600 |
154 |
413 |
705 |
725 |
770 |
20-26 |
20-26 |
20-36 |
AW20 |
