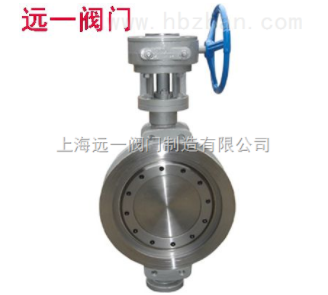

D373W-10P/D373W-16P/D373W-25P(P,R,RL)不锈钢蝶阀采用三偏心硬密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
根据用户需求,阀门供应网的硬密封蝶阀可以设计成具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
D373W-10/16/25(P,R,RL)不锈钢蝶阀应用范围:
治金、电力、石油化工、以及给排水和市政建设等工业管道。
D373W-10/16/25(P,R,RL)不锈钢对夹式蝶阀标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
D373W-10/16/25(P,R,RL)不锈钢对夹式蝶阀特点及原理:
偏离管道中心。
偏离密封面中心。
倾斜的锥形。
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
一、D373W-10/16/25(P,R,RL)主要技术参数:
公称通经DN(mm) |
50~2000 |
|||
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
适用温度 |
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ |
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
泄漏率 |
符合GB/T13927-92标准 |
|||
驱动方式 |
蜗轮传动、电动、气动、液动 |
二、D373W-10/16/25(P,R,RL)不锈钢蝶阀主要外形连接尺寸: (单位:mm)
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||||||
1.0MPa |
1.6MPa |
2.5MPa |
|||||||
L |
H |
H1 |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
D1 |
4-Ф-M |
|
50 |
43 |
350 |
112 |
125 |
Ф18 |
125 |
Ф18 |
125 |
Ф18 |
65 |
46 |
370 |
115 |
145 |
Ф18 |
145 |
Ф18 |
145 |
Ф18 |
80 |
49 |
380 |
120 |
160 |
Ф18 |
160 |
Ф18 |
160 |
Ф18 |
100 |
56 |
420 |
138 |
180 |
Ф18 |
180 |
Ф18 |
190 |
Ф23 |
125 |
64 |
460 |
164 |
210 |
Ф18 |
210 |
Ф18 |
220 |
Ф27 |
150 |
70 |
555 |
175 |
240 |
Ф23 |
240 |
Ф23 |
250 |
Ф27 |
200 |
71 |
605 |
208 |
295 |
M20 |
295 |
M20 |
310 |
M24 |
250 |
76 |
680 |
243 |
350 |
M20 |
355 |
M24 |
370 |
M27 |
300 |
83 |
800 |
283 |
400 |
M20 |
410 |
M24 |
430 |
M27 |
350 |
92 |
835 |
310 |
460 |
M20 |
470 |
M24 |
490 |
M30 |
400 |
102 |
915 |
340 |
515 |
M24 |
525 |
M27 |
550 |
M33 |
450 |
114 |
960 |
380 |
565 |
M24 |
585 |
M27 |
600 |
M33 |
500 |
127 |
1020 |
410 |
620 |
M24 |
650 |
M30 |
660 |
M33 |
600 |
154 |
1225 |
470 |
725 |
M27 |
770 |
M33 |
770 |
M36 |
700 |
165 |
1355 |
550 |
840 |
M27 |
840 |
M33 |
875 |
M39 |
800 |
190 |
1470 |
640 |
950 |
M30 |
950 |
M36 |
990 |
M45 |
900 |
203 |
1545 |
710 |
1050 |
M30 |
1050 |
M36 |
1090 |
M45 |
1000 |
216 |
1795 |
770 |
1160 |
M33 |
1170 |
M39 |
1210 |
M52 |
1200 |
254 |
1965 |
890 |
1380 |
M36 |
1390 |
M45 |
1420 |
M52 |
