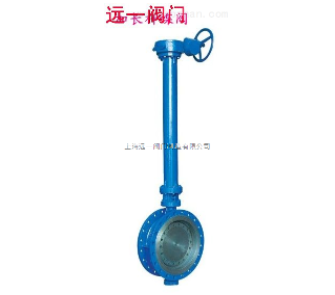

加长杆蝶阀D343H-10C/D343H-16C

点击图片查看原图

产品：	浏览次数：52加长杆蝶阀D343H-10C/D343H-16C
品牌：	远一阀门
单价：	5600.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2021-10-22 11:41

详细信息

产品概述

加长杆蝶阀主要适用于石油、化工、电厂、冶炼、造纸、水源工程等系统供排水用，尤其适用于水道管路上，作为调节和截流设备使用。

产品特点

结构简单、紧凑、容易拆装维修。
采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。
达到完全密封，气体试验泄露为零。
更换蝶板密封圈“0"形圈、蝶板等材质，可适用多种介质和不同温度。

电动加长杆蝶阀：D941X-10C D941X-16C D941X-10P D941X-16P D941X-10Z D941X-16Z D941X-10Q D941X-16Q D943H-10C D943H-16C D943H-10P D943H-16P
气动加长杆蝶阀：D641X-10C D641X-16C D641X-10P D641X-16P D641X-10Z D641X-16Z D641X-10Q D641X-16Q D643H-10C D643H-16C D643H-10P D643H-16P
手动：D41X-10C D41X-16C D41X-10Z D41X-16Z D41X-10Q D41X-16Q D71X-10Z D71X-16Z D71X-10Q D47X-16Q
蜗轮：D341X-10C D341X-16C D341X-10P D341X-16P D343H-10C D343H-16C D343H-10P D343H-16P D341X-10Z D341X-16Z D341X-10Q D341X-16Q

尺寸参数H1 H2参数由客户提供单位：mm

规格		L	LA	LB	PN1.0				PN1.6
mm	inch	L	LA	LB	D	K	b	n-d	D	K	b	n-d
100	4″	190	164	136	220	180	24	8-19	220	180	25	8-19
150	6″	210	164	136	285	240	26	8-23	285	240	26	8-23
200	8″	230	268	268	340	295	26	8-23	340	295	30	12-23
250	10″	250	268	268	395	350	28	12-23	405	355	32	12-28
300	12″	270	289	289	445	400	28	12-23	460	410	32	12-28
350	14″	290	289	289	505	460	30	16-23	520	470	36	16-28
400	16″	310	420	435	565	515	32	16-28	580	525	38	16-31
450	18″	330	420	435	615	565	32	20-28	640	585	40	20-31
500	20″	350	460	545	670	620	34	20-28	715	650	42	20-34
600	24″	390	520	545	780	725	36	20-31	840	770	48	20-37
700	28″	430	580	638	895	840	40	24-31	910	840	54	24-37
800	32″	470	580	638	1015	950	44	24-34	1025	950	58	24-40
900	36″	510	660	716	1115	1050	46	28-34	1125	1250	62	28-40
1000	40″	550	660	716	1230	1160	50	28-37	1255	1170	66	28-43
1200	48″	630	713	1050	1455	1380	56	32-40	-	-	-	-
1400	56″	710	713	1050	1675	1590	62	36-43	-	-	-	-
1600	64″	790	713	1050	1915	1820	68	40-49	-	-	-	-
1800	72″	870	1089	1270	2115	2020	70	44-49	-	-	-	-
2000	80″	950	1089	1270	2325	2230	74	48-49	-	-	-	-
