一、气动衬氟蝶阀产品概述：

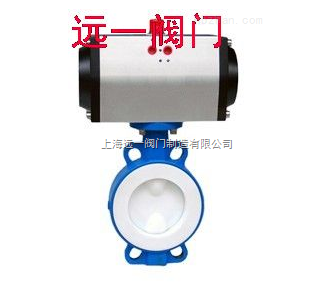

D671F46-10C/16C/P/R/RL气动衬氟蝶阀是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃，有腐蚀性或洁净度有一定要求工况，是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还***、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
二、产品特点：
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能*。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。
三、主要性能规范：
公称通径DN（mm）50-1800
公称压力PN（MPa）0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
低压气密试验0.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等
四、主要外形尺寸：
公称通径DN（mm）5065801001251502002503003504004505006007008009001000
L9090100115130140150250270290310330350390430470500550
L143464956647071768392102113127154165190203216
H法兰式637083105115137164206230248289320343413478525585640
对夹式637083105115137164206230248289320343413478525585640
n-φd4-184-188-188-188--2612-2616-2616-3020-3020-3320-3624-3624-3928-3928-42
H1根据所配执行机构而定
A根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
D165185200220250285340405460520580640715840910102511251255
D112514516018021024029535541047052558565077084095010501170
气动衬氟蝶阀D671F46-10C/16C
