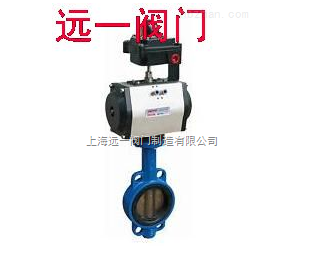

调节型气动衬胶蝶阀说明：

调节型气动衬胶蝶阀TJD671X/J-10/16为中线型蝶阀，连接方式：法兰式、对夹式，材质为铸铁、球墨铸铁、铸钢、碳钢、不锈钢。整个蝶板与阀门在360°圆周内同心（中线）具有双向密封功能。阀座和阀体内衬一体化，适用于各种不同的腐蚀性介质，作管路启闭或调节以达到控制要求。气动衬胶蝶阀是采用高精度气动活塞式执行器与中线密封蝶阀组成，气动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。

调节型气动衬胶蝶阀产品特点:

（1）尼龙涂层与环氧树脂涂层相结合，符合环保要求。
（2）阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
（3）采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。
（4）阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。
（5）蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。

调节型气动衬胶蝶阀产品型号/技术参数：

调节型气动衬胶蝶阀安装尺寸表：
