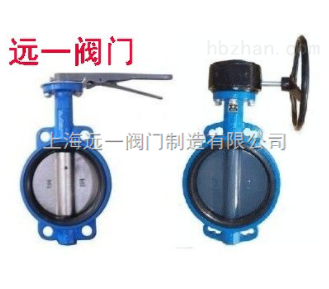

一、YQD371X-10Q/16Q对夹中线蜗轮蝶阀产品概述：

YQD371X-10Q/YQD371X-16Q对夹中线蜗轮蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，驱动方式为：手柄、蜗轮传动、气动、电动、液动。整个蝶板与阀门在360°圆周内同心（中线）具有双向密封功能。阀座和阀体内衬一体化，适用于各种不同的腐蚀性介质，作管路启闭或调节以达到控制要求。被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、YQD371X-10Q/16Q特点：

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

三、YQD371X-10Q/16Q参数：

公称通经DN（mm）	50～2000		50～1600
公称药理PN（MPa）	0.6	1.0	1.6
密封试验（MPa）	0.66	1.1	1.76
强度试验（MPa）	0.9	1.5	2.4
适用温度	橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

四、YQD371X-10Q/16Q主要零部件材料：

零件名称	材料
阀体	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	耐油橡胶
填料	柔性石墨

五、YQD371X-10Q/16Q执行标准：

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

六、YQD371X-10Q/16Q主要外形连接尺寸：

DN	E	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
