产品特点：

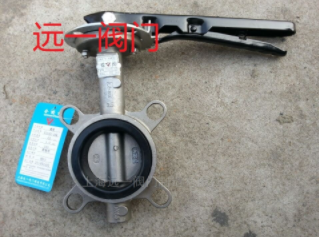

D71X-10P/16P/R不锈钢衬胶蝶阀》316不锈钢软密封蝶阀》304手动蝶阀，不锈钢对夹中线蝶阀主要由阀体、转轴、阀板、阀座及驱动机构（手柄、蜗轮蜗杆、气动装置或电动装置）等组成，靠驱动机构带动转轴及阀板旋转以实现启闭和控制流量的目的。

对夹式蝶阀特点如下：
结构简单、小巧轻便，运输、安装、拆卸容易;90°启闭，开关迅速。操作扭矩小，省力轻巧;密封性能好，使用寿命长，可达到零泄漏;选择不同的零部件材质，可适用于多种介质;流量特性近似于直线，调节性能好。
软密封中线公称通经DN（mm) 50～300
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
软密封中线公称通经DN（mm) 50～300
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
主要零部件材料
零件名称 材料
阀体 CF8      CF8M      CF3     CF3M
蝶板 CF8      CF8M      CF3     CF3M
阀轴 CF8      CF8M      CF3     CF3M
密封圈 四氟 耐油橡胶
填料 粉末铜套 橡胶O

型圈
主要优点
1.结构简单、体积小、重量轻。对夹式蝶阀该特点尤其显著。
2.流体阻力较小。中大口径的蝶阀，全开时的有效流通面积较大。
3.启闭方便迅速而且比较省力。蝶板旋转90°角即可完成启闭。由于转轴两侧蝶板受介质作用力接近相等，而产生的转矩4.方向相反，因而启闭力矩较小。
5.低压下可实现良好的密封。大多蝶阀采用橡胶密封圈，故密封性能良好。
6.调节性能较好。通过改变蝶板的旋转角度可以较好的控制介质的流量对夹式蝶阀，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
型号：手柄蝶阀 D71F-10P /R      D71X-10P/R

涡轮头蝶阀D371F-10P /R    D371X-10P/R

气动头蝶阀D671F-10P /R    D671X-10P/R
电动蝶阀D971F-10P /R    D971X-10P/R

口径：DN50-DN350。
材质：不锈钢304(CF8)，316(CF8M),  316L(CF3M),  304L(CF3)等

传动方式：手动、蜗轮蜗杆转动、气动、电动等。

适用于：石油、化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上，及多腐蚀性的气体、半液体以及固体粉末介质。
