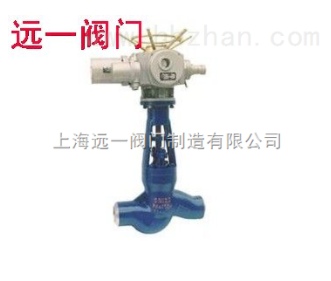

电站截止阀产品介绍：
电站截止阀也称电站截止阀，电站截止阀与其他截止阀产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理，填料加缓蚀剂，密封可靠，开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
电站截止阀应用范围：
电站截止阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。
电站截止阀结构特点：
1.产品设计制造按ASME B16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀瓣、阀座的密封面采用slite 司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
5.阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。
6.阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
7.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有电机、减速器、转矩控制机构，现场操作机构，手动、电动切换机构。除就地操作外，还可进行远距离操作。
电站截止阀标准规范：
设计制造标准：ASME B16.34、E101
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
产品型号：
| 对接焊端 |
产品型号 |
|
|
GB1224 |
|
J961Y – P54/100V |
|
J961Y - 200 |
J961Y - P54/140V |
|
|
J961Y - 250 |
J961Y - P54/170V |
|
|
J961Y - 320 |
J961Y - P57/170V |
|
性能规范：
| 型号 |
公称压力 |
试验压力 （MPa ） |
适用温度 （℃） |
适用介质 |
|
|
强度试验 |
密封试验 |
||||
|
J61Y - 200 |
20.0 |
30 |
22 |
425 |
水 |
|
J61Y - 250 |
25.0 |
37.5 |
27.5 |
||
|
J61Y - 320 |
32.0 |
48 |
35.2 |
||
|
J61Y – P54/100V |
P54/100V |
30 |
11 |
540 |
|
|
J61Y - P54/140V |
P54/140V |
40 |
15.4 |
||
|
J61Y - P54/170V |
P54/170V |
48 |
19 |
||
|
J61Y - P57/170V |
P57/170V |
63 |
19 |
570 |
|
标准与规范：
| 设计与制造 |
结构长度 |
压力 – 温度等级 |
试验标准 |
|
E101 |
E101 |
E101 |
E101 |
主要零件材料：
| 零件材料 |
材料牌号 |
||
|
阀 体 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
阀 盖 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
阀 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
|
阀 杆 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
|
阀 座 |
25 + STL |
304 |
304 |
|
密封环 （ 垫 片 ） |
增强柔性石墨 / 软钢 |
||
|
填 料 |
增强柔性石墨 |
||
|
阀 杆 螺 母 |
ZCuAl10Fe3 / D2 |
||
J61Y手动截止阀
| 型号 |
公称通径 |
尺 寸 （ mm ） |
重 量 |
|||
|
d |
L |
H |
Do |
|||
|
J61Y-200 |
50 |
55 |
350 |
497 |
350 |
|
|
100 |
109 |
600 |
806 |
600 |
|
|
|
J61Y-250 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
180 |
6.8 |
|
|
25 |
22 |
180 |
308 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
|
50 |
42 |
250 |
493 |
350 |
36.5 |
|
|
65 |
56 |
340 |
775 |
450 |
120 |
|
|
80 |
64 |
390 |
848 |
500 |
150 |
|
|
100 |
84 |
480 |
910 |
600 |
240 |
|
|
J61Y-P54/100V |
10 |
12 |
110 |
170 |
150 |
2.5 |
|
20 |
23 |
150 |
270 |
200 |
9.2 |
|
|
25 |
27 |
180 |
270 |
200 |
9.5 |
|
|
32 |
32 |
180 |
365 |
250 |
15 |
|
|
40 |
36 |
250 |
493 |
320 |
38 |
|
|
50 |
45 |
350 |
580 |
320 |
75 |
|
|
65 |
57.6 |
430 |
605 |
350 |
105 |
|
|
80 |
74 |
470 |
660 |
500 |
115 |
|
|
100 |
84 |
480 |
910 |
600 |
250 |
|
|
J61Y-320 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
200 |
6.8 |
|
|
25 |
22 |
180 |
318 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
