首页 > 供应产品 > 节流截止放空阀FJ41Y/F-16C/25/40

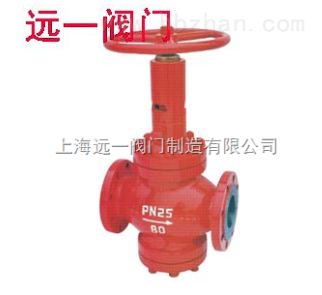

节流截止放空阀FJ41Y/F-16C/25/40
点击图片查看原图
产品： 浏览次数：227节流截止放空阀FJ41Y/F-16C/25/40
品牌： 远一阀门
单价： 1800.00元/台
最小起订量： 1 台
供货总量： 10000 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2021-04-08 15:15
  询价
详细信息

一、FJ41Y/F节流截止放空阀用途：

FJ41Y/F节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置。

二、FJ41Y/F特点：
1、是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小。
5、和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷。
6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止。
7、填料采用带自密封能力的V形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠。
8、可以进行在线维修，管线可以带压状态下更换填料等一系列易损件。

9、在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物。

三、FJ41Y/F性能参数：



型号 工作压力（MPa） 适用温度（℃） 适用介质 阀体材料
FJ41-16 1.6 ≤350 水、蒸汽、油品等 碳钢
FJ41-25 2.5
FJ41-40 4
FJ41-64 6.4
FJ41-100 10
FJ41-160 16



四、FJ41Y/F主要外形和连接尺寸：



PN
（MPa） 		DN
（mm） 		尺寸（mm） 重量（kg）
L H H1 D0
1.6 25 216 243 86 180 17
40 230 265 108 250 24
50 230 346 115 250 27
80 310 409 146 300 52
100 350 433 163 300 60
150 480 521 202 350 125
200 600 594 292 350 165
250 730 621 355 400 285
2.5 25 216 243 86 180 17
40 230 265 108 250 24
50 230 346 115 250 27
80 310 409 146 300 55
100 350 433 163 300 66
150 480 521 202 350 140
200 600 594 292 350 180
250 730 621 355 400 310
4.0 25 216 243 86 180 20
40 230 265 108 250 29
50 230 346 115 250 32
80 310 409 146 300 67
100 350 433 163 300 80
150 480 521 202 350 168
200 600 594 292 350 215
250 730 621 355 400 372
PN
（MPa） 		DN
（mm） 		尺寸（mm） 重量（kg）
L H H1 D0
6.4 25 216 243 86 180 20
40 230 265 108 250 29
50 230 346 115 250 32
80 310 409 146 300 67
100 350 433 163 300 80
150 480 521 202 350 168
200 600 594 292 350 215
250 730 621 355 400 372
10 25 230 245 78 200 29
40 260 265 106 250 42
50 300 287 110 300 55
80 380 409 152 350 95
100 430 433 169 350 120
150 559 531 225 400 240
200 660 709 321 500 310
250 787 817 399 500 530
16 25 230 215 78 200 35
40 260 265 105 250 50
50 300 237 110 300 65
80 390 414 155 350 116
100 450 440 175 350 145
