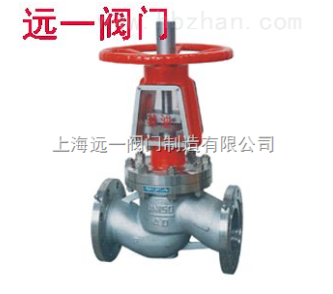

不锈钢氧气截止阀用途：
不锈钢氧气截止阀是氧气管网阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点,随着冶金工业的发展,氧气截止阀与氧气球阀一起被广泛应用于钢铁,冶金,医药,化工等行业。
名称：
型号：YJ41W-16P/25P/40P
口径：15～400MM
压力：1.6～4.0Mpa
温度：常温
材料：不锈钢
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF
主要性能规范：
|
公称压力 |
1.6 |
2.5 |
4.0 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6.0 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
0.6 |
0.6 |
0.6 |
|
气压密封试验压力Mpa |
0.6 |
0.6 |
0.6 |
|
zui大工作压力Mpa |
1.6 |
2.5 |
4.0 |
|
工作温度 |
-20~150℃ |
||
|
适用介质 |
氧气,氮气,空气等 |
||
主要零件材料：
|
零件名称 |
壳体 |
球体 |
阀杆 |
手柄 |
垫片,填料密封圈 |
|
材料 |
16-4硅黄铜 |
不锈钢或铜合金 |
不锈钢 |
碳钢 |
聚四氟乙烯 |
主要外形尺寸：
| 公称压力 | 公称直径DN（mm） | Do | D | D1 | D2 | K | L | F | F1 | C | Z-d |
H |
|
1.6 |
DN32 |
125 |
135 |
78 |
/ |
100 |
180 |
2 |
/ |
16 |
4-φ18 |
312 |
|
DN40 |
160 |
145 |
85 |
/ |
110 |
200 |
3 |
/ |
16 |
4-φ18 |
328 |
|
|
DN50 |
180 |
160 |
100 |
/ |
125 |
230 |
3 |
/ |
16 |
4-φ18 |
450 |
|
|
DN65 |
320 |
180 |
120 |
/ |
145 |
290 |
3 |
/ |
18 |
4-φ18 |
530 |
|
|
DN80 |
360 |
195 |
135 |
/ |
160 |
310 |
3 |
/ |
20 |
8-φ18 |
560 |
|
|
DN100 |
400 |
215 |
155 |
/ |
180 |
350 |
3 |
/ |
20 |
8-φ18, |
618 |
|
|
DN125 |
450 |
245 |
185 |
/ |
210 |
400 |
3 |
/ |
20 |
8-φ18 |
675 |
|
|
DN150 |
450 |
280 |
210 |
/ |
240 |
480 |
3 |
/ |
24 |
8-φ23 |
743 |
|
|
DN200 |
450 |
335 |
295 |
/ |
295 |
600 |
3 |
/ |
26 |
12-φ23 |
850 |
|
|
2.5 |
DN32 |
125 |
135 |
78 |
/ |
100 |
180 |
2 |
/ |
18 |
4-φ18 |
312 |
|
DN40 |
160 |
145 |
85 |
/ |
110 |
200 |
3 |
/ |
18 |
4-φ18 |
328 |
|
|
DN50 |
180 |
160 |
100 |
/ |
125 |
230 |
3 |
/ |
20 |
4-φ18 |
450 |
|
|
DN65 |
320 |
180 |
120 |
/ |
145 |
290 |
3 |
/ |
22 |
4-φ18 |
530 |
|
|
DN80 |
360 |
195 |
135 |
/ |
160 |
310 |
3 |
/ |
22 |
8-φ18 |
560 |
|
|
DN100 |
400 |
230 |
160 |
/ |
190 |
350 |
3 |
/ |
24 |
8-φ23 |
618 |
|
|
DN125 |
450 |
270 |
188 |
/ |
220 |
400 |
3 |
/ |
28 |
8-φ25 |
675 |
|
|
DN150 |
450 |
300 |
218 |
/ |
250 |
480 |
3 |
/ |
30 |
8-φ25 |
740 |
|
|
DN200 |
450 |
360 |
278 |
/ |
310 |
600 |
3 |
/ |
34 |
12-φ25 |
850 |
|
|
4.0 |
DN32 |
125 |
135 |
78 |
66 |
100 |
180 |
2 |
4 |
18 |
4-φ18 |
312 |
|
DN40 |
160 |
145 |
85 |
76 |
110 |
200 |
3 |
4 |
18 |
4-φ18 |
328 |
|
|
DN50 |
180 |
160 |
100 |
88 |
125 |
230 |
3 |
4 |
20 |
4-φ18 |
450 |
|
|
DN65 |
320 |
180 |
120 |
110 |
145 |
290 |
3 |
4 |
22 |
4-φ18 |
530 |
|
|
DN80 |
360 |
195 |
135 |
121 |
160 |
310 |
3 |
4 |
22 |
8-φ18 |
560 |
|
|
DN100 |
400 |
230 |
160 |
150 |
190 |
350 |
3 |
4.5 |
24 |
8-φ23 |
618 |
|
|
DN125 |
450 |
270 |
188 |
176 |
220 |
400 |
3 |
4.5 |
28 |
8-φ25 |
675 |
|
|
DN150 |
450 |
300 |
218 |
204 |
250 |
480 |
3 |
4.5 |
30 |
8-φ25 |
740 |
|
|
DN200 |
450 |
375 |
282 |
260 |
320 |
600 |
3 |
4.5 |
38 |
12-φ30 |
850 |
