全铜氧气截止阀用途：
YJ41W-16T/25T/40T全铜氧气截止阀是氧气管网阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点,随着冶金工业的发展,氧气截止阀与氧气球阀一起被广泛应用于钢铁,冶金,医药,化工等行业。
名称：
型号：YJ41W-16T/25T/40T
口径：15～400MM
压力：1.6～4.0Mpa
温度：常温
材料：铜
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF
主要性能规范：
公称压力1.62.54.0
水压强度试验压力Mpa2.43.756.0
水压密封试验压力Mpa1.762.754.4
气压强度试验压力Mpa0.60.60.6
气压密封试验压力Mpa0.60.60.6
zui大工作压力Mpa1.62.54.0
工作温度-20~150℃
适用介质氧气,氮气,空气等
主要零件材料：
零件名称壳体球体阀杆手柄垫片,填料密封圈
材料16-4硅黄铜铜不锈钢碳钢聚四氟乙烯
公称压力公称直径DN（mm）DoDD1D2KLFF1CZ-dH
1.6DN3212513578/1001802/164-φ18312
DN4016014585/1102003/164-φ18328
DN50180160100/1252303/164-φ18450
DN65320180120/1452903/184-φ18530
DN80360195135/1603103/208-φ18560
DN100400215155/1803503/208-φ18,618
DN125450245185/2104003/208-φ18675
DN150450280210/2404803/248-φ23743
DN200450335295/2956003/2612-φ23850
2.5DN3212513578/1001802/184-φ18312
DN4016014585/1102003/184-φ18328
DN50180160100/1252303/204-φ18450
DN65320180120/1452903/224-φ18530
DN80360195135/1603103/228-φ18560
DN100400230160/1903503/248-φ23618
DN125450270188/2204003/288-φ25675
DN150450300218/2504803/308-φ25740
DN200450360278/3106003/3412-φ25850
4.0DN32125135786610018024184-φ18312
DN40160145857611020034184-φ18328
DN501801601008812523034204-φ18450
DN6532018012011014529034224-φ18530
DN8036019513512116031034228-φ18560
DN10040023016015019035034.5248-φ23618
DN12545027018817622040034.5288-φ25675
DN15045030021820425048034.5308-φ25740
DN20045037528226032060034.53812-φ30850

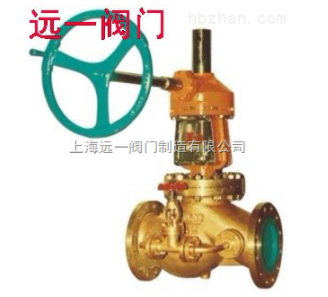

全铜氧气截止阀YJ41W-16T/25T/40T
