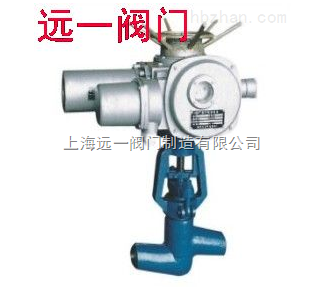

一、J961H/Y电动焊接截止阀产品介绍：J961H/Y电动焊接截止阀由Z型多回转电动执行器组成和截止阀两部分组成,区别在它的关闭件是个阀体，阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。截止阀在管路中主要用来做切断。J961Y-P54170V电动焊接式截止阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。接受380VAC的电压即可实现远程开关操作，另外需要调节可以配电动调节型执行器。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。截止阀只适用于全开和全关，一般不作调节和节流。截止阀开关轻便，体积小，密封可靠，结构简单，维修方便，密封面不易被介质冲蚀，在各行业得到广泛的应用。
二、J961H/Y主要性能和使用范围：
产品型号公称压力PN（MPa）试验压力（MPa）工作压力（MPa）工作温度（℃）适用介质
壳体强度密封P54P55P57
J961H/Y-100101511///≤450水、蒸气油品
J961H/Y-200203022///
J961H/Y-250253828///
J961H/Y-320324836///
J961Y-P54/100V/302210//≤540蒸气
J961Y-P54/140V/382814//
J961Y-P54/170V/483617//
J961Y-P55/100V/3828/10/≤555
J961Y-P55/140V/4836/14/
J961Y-P55/170V/5339/17/
J961Y-P57/100V/4836//10≤570
J961Y-P57/140V/5540//14
J961Y-P57/170V/6044//17
三、J961H/Y主要零件材料：
零件名称阀体阀盖阀杆阀瓣密封面填料阀杆螺母手轮紧固件
J61H型J961H型25WCB25WCB铬不锈钢铬钼铝钢氮化铬不锈钢铬钼铝钢氮化铬不锈钢柔性石墨铝青铜可锻铸铁优质碳钢铬钼钢
J61Y型J961Y型25WCB25WCB铬不锈钢铬钼铝钢氮化25硬质合金
J61Y-P54型J961Y-P54型12Cr1MoVWC612Cr1MoVWC620Cr1Mo1VA38CrMoAIA12Cr1MoV硬质合金
J61Y-P55型J961Y-P55型12Cr1MoVWC612Cr1MoVWC620Cr1Mo1V,A38CrMoAIA12Cr1MoV硬质合金
J61Y-P57型J961Y-P57型12Cr1MoVWC912Cr1MoVWC920Cr1Mo1VA38CrMoAIA12Cr1MoV硬质合金
四、J961H/Y主要尺寸及重量：
公称通径DN主要外形尺寸和连接尺寸（mm）重量（kg）
LD1D2D3αHDo
J961Y-100、200、250、320、J961Y-P54/100V、P54/140V、P54/170V
101201225/37.51851402.8
151501736/37.52472007.5
201351702242/37.52482009
251351702642/37.52482409.5
321701803144/37.5248.528015
402303860/37.544028023
50（1）2505082/3245032060
50（2）3203505082/3245032064
65370260691001103266940074
804004304708410813032669450112.5
10045556010714416532755500178.5
注：DN50为两种结构
J961Y-P55/100V、P55/140V、P55/170VJ961Y-P57/100V、P57/140V、P57/170V
101201201228/37.51891403
151501501740/37.52502009
201351701351702246/37.525220011
251351701351702646/37.525424013
321701801701803149/37.525428017
402302303860/37.544028023
50（1）2502505090/3245332068
50（2）3203503203505090/3245532072
65370260370260691041103263040083
804004304704004304708411014032672450118
10045556045556010714817032761500185
电动焊接截止阀J961H/Y-100/160/320
